0275吉林四平市三达科技有限公司污水处理厂

序号 省份 项目名称 主体处理工艺 投运时间 设计处理能力(万立方米/日) 平均处理水量(万立方米/日)
275 吉 林 四平市三达科技有限公司污水处理厂 A/0 2007年 4月 9 7.2

行政区代码 法人代码 企 业 名 称
220302 79111396-7 四平市三达科技有限公司

9167-吉林省四平市污水处理厂中水回用工程
http://www.waterchina.com.cn/bbs/viewarticle.asp?articleid=56769&classid=858

9584-吉林省四平市污水处理厂扩建工程
http://www.waterchina.com.cn/bbs/viewarticle.asp?articleid=58446&classid=858

吉林省：四平城乡统筹治理流域污染

（水业中国网上海工作站8月13日讯）吉林省四平市精心谋划，多方沟通，加快辽河各支流沿线污水处理厂建设、提标改造步伐，以确保"十二五"辽河流域水污染防治工作取得重大进展。

四平市围绕东、西辽河，招苏台河，条子河流域水污染防治规划了52个项目，其中条子河流域项目20个，总投资达24亿元；围绕城镇污水处理及配套设施建设项目6个，投资5.85亿元。为提高污水处理设施的运转率和处理率，四平市逐步加快四平、公主岭、梨树3个污水处理厂提标改造工程建设，四平污水处理厂升级改造项目规划总投资21546.35万元，目前已完成环评等前期工作。预计升级改造完成后，日处理污水能力可达14万吨，比原来增加5万吨。

“十二五”期间，四平市将投资500万元建设农村环境保护工程，通过控制和减少化肥、农药使用量，防治面源污染。投资3000万元开展农村小康环保行动计划项目，预计2015年，完成20个村的环境综合整治，建设两个有机食品基地和10个环境优美乡镇、10个规模化畜禽养殖废弃物污染处理与资源化利用工程，进一步减轻农村面源污染。

四平市还将市场化投融资机制引入污水处理厂建设和运行中，先后在四平、公主岭、伊通3个污水处理厂采取TOT特许经营方式进行运行管理。形成了政府主导、建设部门负责管理、企业负责运行、环保部门监管的管理体系，全面提高运营效率，保障污水处理工程安全稳定运行。

（来源：中国环境报，作者：毛威，上海供排水项目网戴晓红编辑，2012年8月13日）

“......四平市逐步加快四平、公主岭、梨树3个污水处理厂提标改造工程建设，四平污水处理厂升级改造项目规划总投资21546.35万元，目前已完成环评等前期工作......”

“十二五”期间，四平市将围绕东、西辽河，招苏台河，条子河流域水污染防治谋划和开展52个项目，其中围绕条子河流域项目20个，总投资达24亿元；围绕城镇污水处理及配套设施建设项目6个，投资5.85亿元。

已投资5.2亿元处理污水

据了解，“十一五”期间，四平市紧紧抓住国家重点治理辽河流域和加大环境基础设施建设的有利契机，先后投资5.2亿元，建设完成了四平、公主岭、双辽、梨树、伊通5座城镇污水处理厂，全市日污水处理能力达到20.5万吨，城市污水处理率达到73%，全部实现稳定运行，稳定达标排放，几年来共实现削减化学需氧量1.7万余吨。其中，投资8700余万元开工建设了公主岭市经济开发区污水处理工程，投资1.1亿元建设完成了公主岭、双辽两个再生水回用工程。规划了郭家店、怀德等重要节点镇的污水处理工程。成为“十一五”期间全省唯一所辖县（市）污水处理厂全部建设完成并投入运行的地区，出境断面全面达到省控制目标要求，改善辽河流域水环境质量起到了决定性的作用，顺利通过国家“十一五”重点流域考核验收。　　

将改造3座污水处理厂

为增加污水处理设施的运转率和处理率，四平市将逐步加快四平、公主岭、梨树3个污水处理厂提标改造工程建设，四平污水处理厂升级改造项目规划投资21546.35万元，目前已完成环评与可研等前期工作，预计升级改造完成后在增加除磷脱氮工艺和对产生的污泥进行无害化处理基础上，可使污水处理厂排放标准提高到一级A排放标准，可达到日处理污水能力14万吨，比原来日处理污水能力增加5万吨。

“十二五”期间，四平市将投资500万元开展农村环境保护工程，通过控制和减少化肥、农药的使用量来防治面源污染。

投资3000万元进行农村小康环保行动计划项目。预计2015年，完成20个村的环境综合整治、创建两个有机食品基地和10个环境优美乡镇、10个规模化畜禽养殖废弃物污染处理与资源化利用工程，用以进一步减少农村面源污染，改善所处流域水质和促进生态恢复。

提高水资源使用效率

四平市还将市场化和现代投融资机制引入到污水处理厂的建设和运行当中，采取有效措施，积极推进城市污水处理产业化发展，把污水处理和生态环境保护作为城市总体规划的强制性内容，落实到城市建设和管理的各个环节。强化对城市水系的保护利用，提高水资源使用效率；通过调整和优化投资结构，加强污水管网配套处理设施建设。先后投入资金5000余万元对污水处理厂进行财政补助投入，有效地解决了污水处理厂运行效率低的问题，提高污水收集效率。通过加强领导，推进体制机制改革，四平市先后在四平、公主岭、伊通3个污水处理厂采取了TOT特许经营方式进行运行管理模式。形成了政府主导、建设部门负责管理、企业负责运行、环保部门监管的管理体系，全面提高运营效率，保障了污水处理工程安全稳定运行。

（来源：新吉林网，作者：记者艾灵，2012-08-17）

“......四平污水处理厂升级改造项目规划投资21546.35万元，目前已完成环评与可研等前期工作，......”

四平市结合今年城区环境综合整治，多措并举，抓好落实。明确提出今年要实现条子河林家断面水质明显改善，其中COD要确保达标，氨氮要力争达标；招苏台河六家子断面COD和氨氮要全面达标。

一、 开展“清河”专项行动，治理生活源、农业源污染

经环境监察人员全面排查，确定条子河、红嘴河、仙马泉河、招苏台河全境共有畜禽粪便倾倒点38处，生活垃圾堆放点26处，人粪便堆放点11处。整个河道随处可见垃圾和动物尸体。

在四平市政府统一部署下，沿河的县（市）区政府和乡村及相关部门集中行动，共出动铲车、钩机32台，调动垃圾运输车66台，出动清运人员600余人次。到目前已清除垃圾及粪便900余车，1.4万立方米，2万余吨，全部进行焚烧、还田或深埋处理。同时拆掉建在河道上的临时厕所28处，清理腐草烂秸秆38车。

在清理的同时，注意建立管理的长效机制。一是在乡（镇）村建设生活垃圾堆放点，集中收集、集中处理；设立专人，结合农村环境综合整治对河道环境进行管理，落实责任，并与财政转移支付挂钩。二是按部门职能落实相关任务：水利局依法对河道进行管护和保洁，设立警示牌，加大植树种草力度，减少水土流失；住建局对污水干管破损溢流处进行排查修补，杜绝直排，同时多设移动式厕所，杜绝在河道建临时厕所；畜牧局负责牧业大户畜禽粪便的管理，组织建设永久性储粪池，禁止向河道倾倒；环保局和市政府督查室负责检查督促和指导，定期通报“清河”行动情况和河道环境管理情况。

二、加大环保执法监察力度，严控工业源污染

加大对流域内沿河企业的环境监察力度，对沿河排污企业进行认真排查，确定全市33户重点涉水排污企业名单，加强对这些企业的日常监管，加大监察频次，全面取缔非法排污企业，确保企业治污设施稳定运行，实现达标排放。对超标排放的违法企业依法处罚，对多次违法者，将在环保网站上曝光。现已取缔非法排污企业8户，责令停产治理3户。

三、创新思路，提高污水处理厂处理能力

不断强化对城镇污水处理厂日常运行的监管。通过严控工业点源污染，降低污水处理厂污水的进水污染物浓度，保证污水处理厂进水COD在300mg/L以下，为污水的进一步处理打下良好基础。鉴于现阶段污水处理厂能力不足，要求污水处理厂在保证出水水质达标的前提下，增加提水量，争取仪表数达到10万吨／日甚至更多。同时通过采取调整曝气量、污泥回流、曝气段等工艺措施，降低出水氨氮。为增加生活污水处理量，加大对昊华、天成、立白、宏宝莱等涉水大户的监管，帮助企业采取有效技术措施，在保证主要指标达到一级排放标准的前提下允许企业污水直排，不再进入污水处理厂污水管网。腾出空间，日增加生活污水处理量1.5万吨。

为彻底解决污水处理能力不足的问题，四平市正在积极推进5421环保工程（即由五个污水处理厂、四块湿地、两个绿化带形成一个南北河循环水系）建设，以实现四平市区生态水系的循环利用。现正在全力推进四平污水处理厂升级改造和南河污水处理厂、北河污水处理厂工程建设。今年年底前还要完成梨树县污水处理厂升级改造，增加脱氮除磷工艺，提高排放标准，并在郭家店新建日处理能力2.5万吨的污水处理厂。

（来源：吉林省政府网，2013-5-24）

“......现正在全力推进四平污水处理厂升级改造和南河污水处理厂、北河污水处理厂工程建设。......”

四平市城市污水处理厂位于四平市铁西区平西乡。办理时限为七个工作日。

（来源：四平市人民政府政务大厅，2013-02-27）

城市建设研究院
二零一三年三月

四平市城市污水处理厂升级改造工程初步设计说明书

院　　　长：徐文龙（教授级高级工程师）
院总工程师：徐海云（教授级高级工程师）
市政所所长：周希安（教授级高级工程师）
项目负责人：周希安（教授级高级工程师）

专业负责人：郭家慧　 门月仙　 孔　茜
　　谷为民　 郑剑云　 郭　霞
设　计　人：秦铁峰　 李旭东　 杨　森
钱　琦　 杨　泉　 杜忠达
罗　颉　 刘晓光　

证书编号：市政行业甲级A111000795
　　　　 工咨甲1033001001

城市建设研究院
2013年3月

目　　录
前　言 1
第一章 概　述 2
1.1 项目概述 2
1.2 项目编制 4
第二章 项目建设必要性 错误！未定义书签。
2.1 城市概况及自然条件 3
2.2 污水处理现状 6
2.3 现有城市污水处理厂情况 6
2.4 项目实施的必要性 错误！未定义书签。
第三章 污水处理厂现状 8
3.1现状工艺流程 8
3.2现状进出水水质 8
3.2主要工艺现状参数 11
3.3现状运行情况 12
第四章 污水处理厂升级改造方案论证 13
4.1升级改造工程规模确定 13
4.2升级改造工程进出水水质 13
4.3升级改造工艺方案 13
4.4工艺流程确定 17
第五章 工程设计 18
5.1 工艺设计 18
5.2 总图设计 24
5.3建筑设计 26
5.4 结构设计 26
5.5 电气设计 33
5.6 自控、仪表设计 35
5.7暖通设计 33
5.8建构筑物及设备一览表 65
第六章 环境保护、劳动卫生及节能设计 48
6.1 环境保护 48
6.2 劳动保护和卫生防护 50
6.3 节能设计 53
第七章 项目实施计划与招投标
7.1工程实施进度计划
7.2工程招投标
第八章 工程投资估算
8.1 投资估算依据
8.2 工程投资估算
8.3工程资金筹措
第九章 成本分析与经济评价
9.1 运行成本分析
9.2 财务分析
财务分析附表
附图与附表 73

前　言
四平市是吉林省重要的食品、机械、轻纺等工业基地，是以城乡内外贸易为依托，工贸并举的中心城市。北临吉林省长春市、南与辽宁省接壤，距沈阳市200km。共管辖两区两市两县，即铁东区、铁西区、公主岭市、双辽市、梨树县、伊通县。
城市建设研究院受四平三达净水有限公司及相关政府部门的委托，编制四平市城市污水处理厂升级改造工程初步设计，通过组织设计人员进行现场踏勘、现状调查、收集资料，并就有关问题与相关部门共同磋商，反复酝酿，完成编制了本项目初步设计。
四平市污水处理厂工程设计完成于2000年，远期设计规模18万吨/日，一期工程建设规模9万吨/日，工程用地按远期规模占地一次性征用。
四平市污水厂一期工程于2007年5月投产运行。根据当时的环保政策要求，四平市污水厂二级生物处理的出水水质相当于《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。随着我国污水排放标准的提高，吉林省环境保护局、吉林省建设厅都要求四平市污水厂的二级处理标准进行提标改造，出水标准达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A标准要求。
在初步设计编制过程中，得到了四平市政府等相关各级政府部门领导和专家的大力支持，在此深表谢意。

第一章 概　述
1.1 项目概述
1.1.1项目名称
项目名称：四平市城市污水处理厂升级改造工程
1.1.2建设单位
建设单位：四平市污水处理厂
1.1.3项目建设地点
四平市城市污水厂一期工程闲置用地。
1.1.4工程建设规模
升级改造工程规模：9.0万m³/d

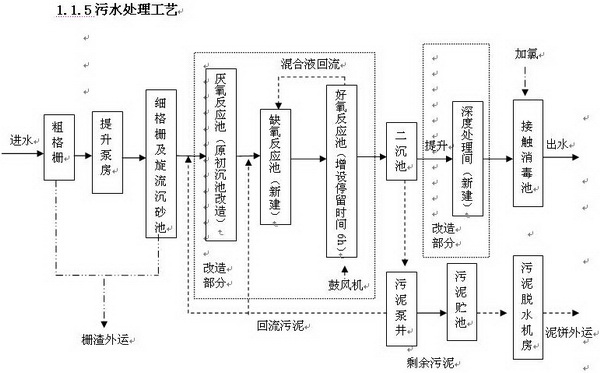

1.1.5污水处理工艺　

第二章 污水处理厂现状
2.1现状工艺流程
四平市污水处理厂一期工程处理规模为9万吨/日，现状工艺为：预处理工艺采用粗细格栅+初沉池，生化段采用厌氧-好氧(已改为全段好氧)工艺+二沉池，消毒工艺为二氧化氯消毒。

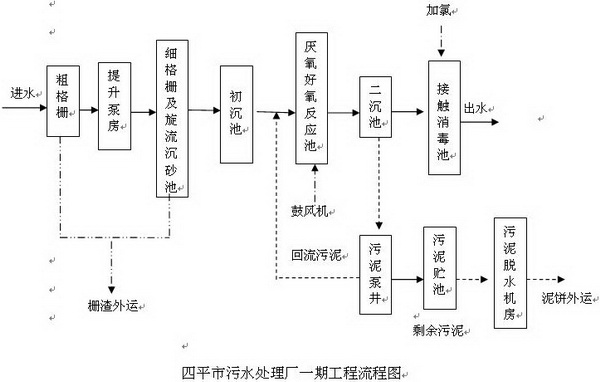

四平市污水处理厂一期工程工艺流程图见下：

现状进出水水质表
四平市污水处理厂化验室周报表

项目 星期 一 二 三 四 五 六 日 平均值
日期 9月24日 9月25日 9月26日 9月27日 9月28日 9月29日 9月30日
PH 进水 6 6.5 6.5 6.5 6 6 6.7 6.3
出水 6.5 6.7 6.7 7 6.5 7 7.5 6.8
COD
mg/L 进水 387 320 352 414 396 324 398 370.1
出水 70 54 76 84 72 76 68 71.4
BOD
mg/L 进水 149 131 132 152 142 125 142 139.0
出水 28 23 23 29 28 20 28 25.6
SS
mg/L 进水 162 158 195 144 178 201 168 172.3
出水 19 23 21 25 20 18 23 21.3
NH4+-N
mg/L 进水 27 29 28 30 26 24 27 27.3
出水 26 27 28 29 24 25 26 26.4
总磷
mg/L 进水 3.6 3.5 3.7 4.1 4.3 / / 3.8
出水 2.5 / 2.5 / 2.9 / / 2.6
DO
mg/L 池1 / / 1.8 / / / / 1.8
池2 / / 1.6 / / / / 1.6
SV% 池1 23 26 20 23 18 19 17 20.9
池2 24 27 21 24 20 18 19 21.9
SVI
ml/g 池1 72 72 77 74 72 83 68 74.0
池2 69 71 72 71 74 69 68 70.6
MLSS
g/l 池1 3.2 3.6 2.6 3.1 2.5 2.3 2.5 2.8
池2 3.5 3.8 2.9 3.4 2.7 2.6 2.8 3.1
回流 6.8 6.1 5.2 5.8 5.7 5.1 6 5.8
浓缩后污泥含固率%　 4.5 4.8 4.5 4.9 5.1 5.5 / 4.9
脱水后污泥含固率%　 22 25 21 27 28 23 / 24.3

四平市污水处理厂化验室周报表

项目 星期 一 二 三 四 五 六 日 平均值
日期 10月8日 10月9日 10月10日 10月11日 10月12日 10月13日 10月14日
PH 进水 6.5 6 6.5 6 6.5 6.5 6 6.3
出水 6.7 6.5 6.5 6.7 7.3 6.5 7.5 6.8
COD
mg/L 进水 214 339 348 370 308 340 371 327.1
出水 72 70 88 78 68 80 75 75.9
BOD
mg/L 进水 101 145 148 149 134 142 148 138.1
出水 23 21 27 28 26 22 25 24.6
SS
mg/L 进水 129 158 192 182 179 208 186 176.3
出水 21 19 23 24 22 27 20 22.3
NH4+-N
mg/L 进水 18 26 26 28 24 25 27 24.9
出水 17 24 24 27 22 24 25 23.3
总磷
mg/L 进水 3.6 4 3.5 4.1 4.3 / / 3.9
出水 / 2.8 / 2.8 / / / 2.8
DO
mg/L 池1 / 1.5 / / / / / 1.5
池2 / 1.7 / / / / / 1.7
SV% 池1 18 16 15 17 20 19 20 17.9
池2 17 18 17 19 22 23 24 20.0
SVI
ml/g 池1 60 57 56 61 65 63 71 61.9
池2 59 58 63 61 69 66 69 63.6
MLSS
g/l 池1 3 2.8 2.7 3.1 3.2 3.5 3.5 3.1
池2 2.9 3.1 2.7 3.1 3.2 3.5 3.5 3.1
回流 5.8 6.1 5.9 5.8 6.3 5.7 6 5.9
浓缩后污泥含固率% 4.8 5.3 5.6 4.7 5.4 / / 4.3
脱水后污泥含固率% 25 21 24 22 29 / / 20.2

现状污水处理厂不监测TN指标，为了本次初设数据的准确性，四平市污水处理厂补充监测TN指标。（详见下表）
四平市污水处理厂化验室周报表

项目 星期 一 二 三 四 五 六 日 平均值
日期 11月5日 11月6日 11月7日 11月8日 11月9日 11月10日 11月11日
PH 进水 7.0 6.5 6 7 6 7 6.5 6.6
出水 6.5 7 6 6 6 6 6 6.2
COD
mg/L 进水 336 246 381 233 327 251 331 300.7
出水 49 31 85 76 82 89 89 71.6
BOD
mg/L 进水 147 145 148 149 134 142 148 144.7
出水 23 21 27 28 26 22 25 24.6
SS
mg/L 进水 212 204 157 213 153 181 213 190.4
出水 25 23 26 25 23 22 24 24.0
NH4+-N
mg/L 进水 27 20.6 27 21 25 / / 24.1
出水 26 21 27 20 23 / / 23.4
总磷
mg/L 进水 2.9 3.6 / / / / / 3.3
出水 0.9 1.1 / / / / / 1.0
总氮
mg/L 进水 35 33 38 37 37 / / 36.0
出水 / / / / / / / 0.0
2.3主要工艺现状参数
根据四平市污水处理厂一期工程的设计文件及实际建设情况，现状各主要建构筑物及设备参数见下表：
现状主要建构筑物及设备参数表
序号\项目 建构筑物名称 主要设计参数 主要设备参数 备注
1 粗格栅及提升泵站 处理能力9万吨/日 提升泵流量：Q=1653m³/h 扬程H：17m 电机功率N：102Kw 共4台（三用一备）
2 细格栅及旋流沉砂池 处理能力9万吨/日 旋流沉砂池设计流量：1.37m³/s 直径：3.2m 表面负荷154m³/㎡×h，停留时间：39.8s 共四座
3 初沉池 处理能力9万吨/日 直径：28m 表面负荷1.5m³/㎡×h 初沉池污泥泵流量：104.3m³/h 扬程：10.6m 功率：7.5Kw 共二台 （一用一备）
4 厌氧-好氧池 处理能力9万吨/日 设计流量：1.02m³/s 停留时间9h 污泥负荷0.24 容积负荷0.45 MLSS浓度为2500mg/l 　 现已改造为全段好氧池　 共四座
5 二沉池及污泥泵井 处理能力9万吨/日 中心进水周边出水 直径40m 池边水深3.4m 表面负荷0.98m³/㎡×h 污泥回流泵流量：760m³/h 扬程：8.4m 功率：37Kw，剩余污泥泵流量：27.9m³/h 扬程：22.9m 功率：5.5Kw 回流污泥泵共五台 最大回流量9万吨/日 剩余污泥泵共二台（两用一备）
6 接触消毒池 处理能力9万吨/日　　　设计流量：1.00m³/s 停留时间：30min 加氯量：6mg/l 　 共一座
7 鼓风机房 长：36m 宽：12m 高：11m 单台鼓风机风量：150m³/min 出口升压：7000mmH2O，功率200Kw 共四台（备用国产250kw分机）
8 污泥脱水间 浓缩前污泥总量：1340.7m³/d 含水量：99.3%　　　 泥饼总量：38.6m³/d 含水率：82% 浓缩机处理能力40~80m³/h 功率1.5Kw，脱水机处理能力8~18m³/h 功率4.0Kw 均为一用一备
2.4现状运行情况
根据四平市污水处理厂一期工程运行至今的实际情况，目前污水处理厂各建构筑物及设备运转正常，基本满足原设计要求并能正常稳定运行，出水水质满足《城镇污水处理厂污染物排放标准》(GBl8918-2002)的二级排放标准。

第三章 设计概要
3.1规模确定
污水处理厂工程升级改造建设规模结合四平市污水处理厂一期工程实际情况，考虑各种影响建设规模的因素。确定升级改造规模为：9.0万m³/d，出水水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级标准的A标准。
3.2设计水质
根据《室外排水设计规范》中的相关规定和综合四平市城市污水处理厂两年多来的运行进水水质数据（见现状进出水水质表）确定本次工程的进水水质。
四平市污水处理厂处理后污水排入辽河，根据国家规定：“城镇污水处理厂出水排入国家和省确定的重点流域及湖泊、水库等封闭、半封闭水域时，执行一级标准的A标准”，为彻底消除四平市辽河水系的污染，保护南河、北河两岸的生态环境，确定本次工程出水水质满足《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级标准的A标准。
因此本工程设计进出水水质及处理程度如下：
进出水水质及处理程度表
项目 CODcr(mg/l) BOD5(mg/l) TP(mg/l) TN(mg/l) NH3-N (mg/l) SS(mg/l)
进水水质 400 150 4 40 30 180
出水水质 50 10 0.5 15 5（8） 10
处理程度 87.5% 93.3％ 87.5％ 62.5％ 83.3％ 94.4％
3.3工艺方案选择
3.3.1工艺方案选择的原则
1、与一期工程的流畅衔接
2、工艺可靠、技术先进和前瞻性
3、与一期工程运行的协调性
4、经济合理性
5、适应市场变化
6、安全和环保
3.3.2重点处理指标
根据四平市污水处理厂一期工程原出水水质及改造后出水水质对比，对每项污染物指标进行分别讨论，并确定对应的改造工艺。
改造前后污水处理厂出水指标表
项目 CODcr(mg/l) BOD5(mg/l) TP(mg/l) TN(mg/l) NH3-N (mg/l) SS(mg/l)
进水水质 400 150 4 40 30 180
原出水水质 100 30 3 -- 25（30） 30
改造后出水水质 50 10 0.5 15 5（8） 10
原工艺需升级改造部分如下：
1.不具备脱氮除磷工艺，需要调整为具有脱氮除磷功能的工艺。
2.进一步增加CODcr及BOD5的去除率。
3.增加物理化学除磷功能。
4.进一步去除SS。
其中脱氮除磷是本次升级改造工程的重点。
3.3.3重点污染物去除方法
1、脱氮除磷
（1）生物硝化的工作机理
生物硝化工艺属污水生物降解脱氮法的一种，利用微生物在污水中的代谢作用，以污水中的有机物为基质，自身繁殖从而达到污水净化的目的。其中的生物硝化作用是利用化能自养微生物将氨氮氧化成硝酸盐的一种生化反应过程。硝化作用由两类化能自养细菌参与，亚硝化单胞菌首先将氨氮氧化成亚酸盐，硝化杆菌再将NO2-－N转换为NO3-－N，反应式如下：
NH4+＋2O2→NO3-+2H++H2O
亚硝化菌和硝化菌都是化能自养菌，能利用氧化过程中产生的能量，使CO2合成为细胞有机质，这一过程需要大量的氧。另外还有一个微生物将有机氮转化为NH3-N的生物过程。一般的异养微生物都能进行高效的氨化作用，在传统活性污泥法工艺中，伴随BOD5的去除，95％以上的有机氮会被氨化成NH3-N。
（2）脱氮机理
反硝化是生物脱氮的另一个过程，污水先在好氧池（oxic）中进行硝化，使含氮有机物被细菌分解成氨，氨进一步转化成硝态氮，然后在缺氧池（Amoxic）中进行反硝化，硝态氮还原成氮气溢出。反硝化菌是兼性异养菌，能利用污水中各种有机质作为电子供体，以硝酸盐代替分子氧，作为电子最终受体，进行“无氧”呼吸，使有机质分解，同时将硝酸盐氮还原成气态氮，反应过程为：
2NO3-+H2O→5[O]+N2↑+2OH-
有机碳→CO2↑＋H2O
总方程：4NO3-＋5C＋2H2O→反硝化菌2N2↑＋5CO2＋4OH-
（3）生物除磷机理介绍
生物除磷是通过磷的厌氧释放和好氧吸收两个过程完成的。一般认为主要是一种称为（Acinebacter）菌群的专性好氧细菌起到的聚磷、除磷作用。另外其它一些微生物种群如假单胞菌（Pseudomonas）和气单胞菌（Aeromonas）等也均有除磷作用。混合液中的聚磷菌进入厌氧区后会处于压抑状态，消耗细胞内贮存的聚磷产生能量，用于维持生命和吸收来自污水中的可快速生物降解的溶解性有机物，并在细胞内把有机物转化成聚β羟丁酸贮存起来。同时，由于聚磷的降解，细胞内多余的磷被释放到液相中。厌氧释放的前提是水中既无分子态氧又无结合氧（NOx-），由于产酸菌的存在，厌氧状态还会使混合液的pH值有所下降。聚磷菌进入好氧状态后降解体内贮存的聚β羟丁酸，产生大量的能量用于细胞合成，增殖和吸收液相中的磷，并在细胞内将磷转化成聚磷酸盐。在厌氧状态下磷的释放越充分，体内贮存的聚β羟丁酸也越多，进入耗氧状态后磷的吸收量也越大。有试验资料表明，厌氧状态下每释放1mg磷，进入耗氧状态后就可吸收2.0-2.4mg磷。细胞内吸收了大量磷的高磷污泥最后以剩余污泥的形式排出系统，从而完成除磷过程。
（4）物理化学除磷机理
污水中的磷分为无机的正磷酸盐，聚磷和有机磷，经水解和微生物降解后，有机磷和聚磷都转化为正磷酸盐，它在水中呈溶解状，通过化学沉淀形成难溶的金属磷酸盐并通过物理沉淀使磷得到去除。一般生石灰、硫酸铁、硫酸铝等均可作为混凝剂。通过投加金属盐类，使正磷酸盐被置换成难溶的磷酸盐，沉淀后随剩余污泥排出系统。反应方程式如下：
Me3+PO43-→MePO4↓
化学法除磷运转控制灵活，可根据污水中磷的超标程度随时调整金属盐投加量，效果稳定，保证出水达标并节约污水厂运行成本。
结论：为了增加现状污水处理厂的脱氮除磷功能，应增加缺氧段，以提供缺氧池中反硝化过程。并增加厌氧池加强生化除磷，增加絮凝反应池及气水反洗滤池，以提供化学除磷功能。
2.其余指标去除
（1）BOD5
排放标准要求的出水BOD5指标为10mg/L，从现状污水处理工艺来看，该项指标要求较高。当要求对污水进行硝化、反硝化时，处理后出水BOD5浓度低于10mg/L其相应的去除率能够大于95％。这是因为自养型的亚硝酸菌具有很小的比增长速率μN，与去除碳源的异养型生物相比要小一个数量级以上，因此需要硝化系统比单纯去除碳源BOD5的系统具有更长的泥龄或更低的污泥负荷，在此条件下，BOD5的去除率不难达到排放标准要求。
结论：需增加污水的停留时间，以增长泥龄降低污泥负荷。在降低污泥负荷的情况下BOD5出水可以达标排放。
（2）CODcr
根据要求，出水CODcr指标为50mg/L，同样，增加污水的停留时间，增长泥龄降低污泥负荷，使得CODcr的去除率随BOD5的去除有较大幅度的提高。
（3）SS
根据要求，出水SS浓度小于10mg/L，根据以往同类型污水工程经验，本工程排水中SS主要为蛋白质、纤维类污染物，在生化段易于被微生物降解，别且通过在生化段出水经加药混凝过滤的方式，最终出水的SS能够控制在10mg/L以内。
结论：通过加药絮凝并过滤可以保证出水SS指标达到排放标准。
3.3.4方案确定
根据对各指标的不同去除方法，本次升级改造工程为保证达标排放，应增加缺氧段生化处理，增加混凝过滤工艺，并通过增加好氧池容积降低污泥负荷。
1．原初沉池改造
原污水处理厂设有4座初沉池，直径28米。
根据污水处理厂现状进出水水质，初沉池改造成厌氧池可以避免污水中BOD5在初沉池降解，无法为脱磷除氮提供足够碳源。并且初沉池的改造可减少升级改造工程的改用用地。
所以，需将初沉池改造为厌氧池，改造后厌氧池停留时间为2.9小时。
2．增设缺氧池
需增设缺氧池以保证脱氮的功能，根据《室外排水设计规范》（GB 50014-2006）中第6.6.18第二条计算缺氧段停留时间及池容。
3.增设好氧池
原厌氧-好氧池(已改造为全段好氧)停留时间为9h，污泥负荷为0.1 kgBOD5/kgMLSS.d。
四平市污水处理厂冬季气温较低，经过运行期的监测，水温基本在11℃左右，属于寒冷地区。为确保曝气池处理效果，本次设计根据《寒冷地区污水活性污泥法处理设计规程》（CECS 111-2000）计算相关设计参数，降低污泥负荷，增加停留时间。
5.增设深度处理间
为保证出水SS及TP指标达标，需对污水加药絮凝和化学除磷。
所以，增设深度处理间一座。主要包括絮凝反应池及气水反洗滤池。

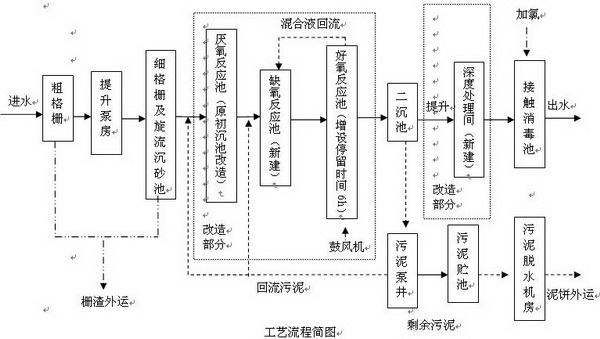

3.4工艺流程确定
通过对污水中各污染指标的分别讨论和分析，最终确定污水处理工艺，即：将现有初沉池改造为厌氧池，在现有厌氧－好氧池前端增设缺氧池，增设一座好氧池，后段增加混合絮凝反应池及气水反洗滤池工艺。（工艺流程简图如下）

4.1.2升级改造工程工艺设计
工程升级改造规模为9.0万m³/d，根据《室外排水设计规范》（GB50014-2006），污水处理厂进水流量总变化系数Kz=1.26。
平均日平均时流量：Q=90000m³/d=3750m³/h＝1.04m³/s
最高日最大时流量：Qmax=90000×1.26 =113400m³/d=4725m³/h＝1.31m³/s
4.1.2.1原初沉池改造
设计水量：Qmax=90000×1.26 =113400m³/d=4725m³/h＝1.31m³/s
原初沉池4座，单池直径28m，现将其改造为厌氧池，加设污泥回流系统。有效池容10875m³，有效停留时间2.9小时。
4.1.2.2 增设缺氧池
设计水量：Q=90000m³/d=3750m³/h＝1.04m³/s
为增加本次升级改造工程中脱氮功能，本次改造需在原生化池进水端前增设1座缺氧池，缺氧池设计参数如下：
水力停留时间：3.5h
有效水深：5.5m
超高：0.5m
尺寸：138.8m×19.2m×6.0m
主要设备：
（1）潜水推进器
数量：6台
功率：15.0Kw
4.1.2.3 原好氧池改造
目前四平市污水处理厂生化段采用厌氧-好氧（现已改造全段好氧）工艺，停留时间为9个小时。经改造后与新建好氧池并联运行，经计算，污泥负荷为0.65kg/kg.d，及总有效停留时间15h。
原池改造主要内容为增加混合液回流系统，在原有好氧池出水管处增加混合液回流管，由混合液回流泵提升至好氧池进水段，回流比200%。
主要设备：
（1）混合液回流泵
数量：8台
流量：563m³/h
扬程：3.5m
功率：7.5Kw
4.1.2.4 增设好氧池
经计算需增设好氧池一座，与原好氧池并联运行，总有效停留时间为15h。
拟在原生化池以南并列增设好氧池1座，以增加好氧生化段处理能力。好氧池设计参数如下：
污泥负荷为0.65kg/kg.d
水力停留时间：6.0h
混合液内回流比：200％
有效水深：5.5m
超高：0.8m
尺寸：72.7m×56.5m×6.3m
更换鼓风机两台
增加混合液回流系统
在新建好氧池出水管处增加混合液回流管，由混合液回流泵提升至缺氧段，回流比200%。
主要设备：
（1）混合液回流泵2
数量：4台
流量：750m³/h
扬程：2.5m
功率：7.5Kw
（2）曝气管
数量：2500m
4.1.2.5 混合液回流系统改造
原厂设计有污泥回流系统，为5组回流泵，流量760m³/h，扬程8.4米，满足改造回流要求。本次改造仅需将污泥回流位置改为回流至新增厌氧池前端。
4.1.2.6曝气系统改造
目前污水处理厂鼓风机房配套鼓风机为3台，电机功率200KW，10000V电压，鼓风量150m³/min。由于增设好氧池一座，需增加曝气量，为减少投资不再新建鼓风机房，所以需替换鼓风机。
主要设备：
（1）离心鼓风机
数量： 2台(更换)
气量：205m³/min
压力：7000mmH2O
功率：299Kw
原有3台如更换2台，还是三台风机仅是二大一小风量是否够用请仔细核算！
4.1.2.7 增设提升泵井
由于深度处理间加设在原二沉池和接触消毒池之间，为保证深度处理间出水正常流入接触消毒池需增设提升泵站一座，为避免深度处理间埋深过深，提升泵间加设在深度处理工艺前端。
设计水量：Qmax=90000×1.26 =113400m³/d=4725m³/h
尺寸：8.9m×9.0m×5.7m
有效水深：5.0m
主要设备：
1#污水提升泵
流量：2110 m³/h
扬程：4.0m
功率：35Kw
个数：3台（2用1备）
2#污水提升泵
流量：590 m³/h
扬程：4.0m
功率：11Kw
个数：1台（库备1台）
目前原水厂泵是4组，流量1653 m³/h，本次提升可否考虑与前面尽量一致减少泵开启频次。
4.1.2.8 增设深度处理间
经过二级处理后的污水仍然有部分污染物，一般来说，至少还有悬浮物20mg/L，BOD5为20mg/L，氨氮为15mg/L，磷为1.0mg/L，即含有少量的悬浮物和色度、臭味和有机物。为保证受纳水体不受污染，需要对二沉池的出水进行深度处理。
（1）絮凝反应池
功能：为去除污水中的磷，需要对污水投加絮凝剂，在水流的作用下使微絮凝体相互接触碰撞，以形成更大的絮粒，此过程需要在絮凝反应池中进行。
设计水量：Qmax=90000×1.26 =113400m³/d=4725m³/h
尺寸：41.0×10.0×5.0m
有效停留时间：15min
水在竖井中的流速为0.1~0.3m/s
有效水深4.50m
（2）气水反洗滤池
反冲洗进水阀、反冲洗排水阀、反冲洗进气阀等，均采用气动控制。
数量： 1座，分7格，与滤池操作间合建。
滤速：7.83m/h
气冲洗强度15L/m².s
水冲洗强度4L/m².s
强制滤速：12.30m/h
单格滤池宽度：7.6m
超高：0.7m
滤池操作间
数量：1座，与滤池合建
布置方式：本着工艺平顺，占地紧凑，操作方便的原则布置
二层建筑，一层设反冲洗泵房、鼓风机房、滤后水渠等，二层设MICC室、控制室、办公室等。
主要设备：
1罗茨鼓风机
数量：3台，2用1备
风量：72 m³/min
风压：0.05Mpa
功率：90Kw
2反冲洗水泵
数量：4台，3用1备
水量：1340m³/h
扬程：10m
功率：55Kw
3潜污泵（泵房排水）
数量：2台
流量：20m³/h
扬程：11m
功率：2.2Kw
4电动葫芦（反冲洗水泵用）
数量：1台
提升重量：2.0T
提升高度：9m
功率：3+0.8Kw
（3）废水池
为处理滤池反冲洗水，需设废水池一座
尺寸：10.8×9.7×6.4m
主要设备：
1潜污泵1#
数量：2台，1用1备
水量：200m³/h
扬程：9m
功率：11Kw
2潜污泵2#
数量：2台，1用1备
水量：200m³/h
扬程：6m
功率：8Kw
3潜水搅拌机
数量：2台
直径：260mm
功率：1.5Kw
（4）加药间
功能：为混凝反应提供混凝剂（碱式氯化铝）
数量：1座
建筑面积：70.56㎡
混凝剂投加量：20mg/l
计量泵（混凝剂）
类型：隔膜泵
数量：2台
参数：Q＝1500L/h
功率：0.75Kw
4.2 总图设计
4.2.1平面布置原则
1、充分利用已有闲置土地，合理布置，节约用地。
2、根据功能不同，分区布置，污水、污泥处理构筑物尽可能分别集中布置。工艺流程顺捷，构筑物布置紧凑、合理，并满足各构筑物的施工、设备安装和埋设各类管道以及养护管理的要求。
3、厂内道路规整，考虑人流、消防及车行要求，布置主次道路，符合防火、防噪、防洪排涝、安全卫生等规程规范的要求。
4、充分绿化，美化环境，工程绿地率不小于30%。
4.2.2厂区平面设计
1、厂区平面设计
厂区平面设计以满足工艺设计的合理布局和洪水位安全为前提，并依照国家对污水处理厂用地的各项规定，充分利用地形，利用现代设计手法及装修材料，创造一个功能分区明确、各项用地合理、技术经济可行、环境优美的园林式污水深度处理厂区。
2、单体建筑物、构筑物及其布局
单体建筑物、构筑物，在保证安全间距及工艺流程、工艺管线布置的前提下，做到布局合理、紧凑，以照顾工人的活动空间尺度及绿化布置，力求达到朝向最佳，绿化面积最多。
整个厂区单体建筑设计以简洁明快为主题，建筑立面与原厂和协统一。色调以白色为主，立面突出线条处以鲜亮颜色为重点，显现出企业积极向上、整齐洁净的精神面貌。
3、厂区道路及竖向设计
厂区竖向设计充分利用现有地形特征设置路网，厂区主干道宽6m，次干道宽4m，路面采用水泥混凝土路面。主干道转弯半径9m，次干道转弯半径6m。人行道宽1.5m。
生产区道路纵坡0.3%~3.5%，横坡1.5%，部分路段依地形另定，保证建构筑物周围雨水排出通畅及人流货流的合理组织。人行道采用水泥砖路面。雨水排放利用路面坡度排水，厂区内设置雨水管，接至附近条子河。
4、绿化设计
鉴于污水厂环境较差，建设过程中原有植被被破坏，因此应对厂区进行人工绿化，同时考虑到与原有周边自然环境相协调，设计在辅助区与生产区之间，厂区与厂外道路之间，均设立绿化隔离带。以行植生长情况良好的速生树及点植部分观赏性强的树种为主。以灌木、绿篱为辅进行绿化配置。厂前区及控制中心前广场附近设置喷水池、花坛、草坪、花架及建筑小品等以期形成赏心悦目的园林化景观，其景观及绿化用水均为污水深度处理厂出水。为全厂职工创造舒适、宜人的工作、休息环境。
4.2.3高程设计
1、场地地面标高
本工程场地现状地坪标高155~156m左右，为满足防洪要求，并考虑土方平衡且与周围地坪标高相一致，及一期工程处理污水尾水排放，生产区设计地坪标高155.3~156.1m。
2、处理构筑物高程
污水厂高程布置原则：
1、简洁、流畅，使各构筑物之间联系管道最短；
2、确保污水一次提升后在各构筑物之间能藉重力自流；
3、根据受纳水体水位确定近期各构筑物水位标高。
根据一期工程的相关资料，本工程总进水管管内底标高绝对标高为150.2m。根据水厂处理流程及受纳水体防洪要求，最后一级处理构筑物水位标高为156.13m。
4.2.4公共工程设计
1、厂区排水
（1）污水
厂区污水管用于收集厂内生活污水及生产废水。生活污水包括食堂、卫生间排水，生产废水包括冲洗水、构筑物上清液及放空水，污水由管道收集后排入粗格栅前总进水井。
（2）厂区雨水
厂区内采用雨污合流制排水，雨水与污水统一收集后排入粗格栅前总进水井。
2、厂区给水
由市政给水管网引入DN100给水管。根据污水厂平面布置中所确定的用水点位置，将给水管按环状和树枝状相结合的方式布置。
4.3建筑设计
4.3.1设计依据
1、业主提供的设计任务书。
2、工艺专业及其他专业提供的工艺设备尺寸要求及功能房间的大小尺寸要求。
3、我国现行的相关设计规范、法规、法律及文件。
4、《建筑设计防火规范》（GB50016-2006）
5、《民用建筑设计通则》（GB50352-2005）
6、《火力发电厂与变电所设计防火规范》（GB50229-2006）
7、《民用建筑电气设计规范》（JGJ16-2008）
8、《工程建设标准强制性条文》房屋建筑部分；以及其他相关的设计规范、标准。
4.3.2设计理念
本着以人为本的原则，办公区建筑努力为工作人员营造舒适现代的办公空间环
境；生产区在满足工艺生产的前提下，尽最大努力保证操作及检修人员的行走路线最合理。
4.3.3各单体平面功能组织
根据工艺及设备等相关专业的要求进行各功能空间的设置。
4.3.4立面造型及材料的应用
1、本工程立面造型在各单体功能空间需要形成的高低变化基础上，进行适当的装饰。立面造型力求简洁大方，赋有时代感。。
2、钢结构厂房1.2m以下墙体采用加气混凝土砌块，1.2m以上为彩钢板夹岩棉保温板，外窗采用塑钢平开窗。

4.3.5建（构）筑物一览表
厂区建（构）筑物一览表
单体名称 建筑面积 建筑层数 建筑
高度 耐火
等级 生产
类别 结构选型
深度处理间 2925㎡ 1 12.45m 二级 戊类 钢结构
4.3.6建筑主要特征表
厂区建筑物主要特征表
防火类别 戊类
耐火等级 二级
抗震设防烈度 6度
屋面防水等级 II级
墙体 1.2m以下：加气混凝土砌块M5.0混合砂浆
1.2m以上：100厚彩钢板夹芯板，保温材料为80厚岩棉板。
门窗 外门窗为彩钢板门及塑钢门窗，内门为木质
外装修 无
屋面 有组织排水
压型金属板
防水垫层
保温层
承托网
支承结构
顶棚 夹芯板屋面
内墙 白色涂料
楼地面 混凝土地面
4.3.7建筑节能
四平市属严寒地区，因此建筑物维护结构应考虑保温材料和保温构造措施，深度处理间墙体材料采用加气混凝土砌块和彩钢加芯板，既减轻自重，也有利于建筑节能。房屋、构筑物等所有的建筑材料均采用相应的节能材料，以取得节能效果。深度处理间窗户采用塑钢平开窗，降低取暖成本。
在灯具选择中，采用节能型光源。照明要充分利用自然光并选用高效节能照明光源，厂房内照明采用光纤节能灯。厂区照明尽量选用太阳能LED光源。
4.3.8其他
1、噪声控制
布置上主要工作和生活场所避开强声源，并采取吸声、隔声措施。
2、建筑采光
室内首先考虑天然采光，并配以人工照明。检修场地重点采光。控制室控制屏、操作台考虑避免眩光。
3、主导风向
该地区的主导风向为西南风。
4.4 结构设计
4.4.1设计依据
1、《建筑抗震设计规范》（GB50011-2010）
2、《给水排水工程构筑物结构设计规范》(GB50069-2002)
3、《建筑结构荷载设计规范》（GB50009-2012)
4、《混凝土结构设计规范》（GBJ50010-2010）
5、《砌体结构设计规范》（GB50003-2011〕
6、《建筑地基基础设计规范》（GB50007-2011）
7、《构筑物抗震设计规范》（GB50191-2012〕
8、《给水排水工程管道结构设计规范》（GB50332-2002）
9、《建筑结构可靠度设计统一标准》（GB50068-2001)
10、《给水排水工程钢筋混凝土水池结构设计规程》（CECS138:2002）
11、《给水排水工程混凝土构筑物变形缝设计规范》（CECS117:2000）
14、《民用建筑热工设计规范》（GB50176-93）
15、《建筑工程抗震设防分类标准》（GB50223-2008）
16、《四平市污水处理厂厂区工程地质勘察报告》
4.4.2场地工程地质水文地质条件
由于现场区无最新的地质勘查资料，参考四平市市政勘察设计院提供的《四平市污水处理厂厂区工程地质勘察报告》（1999年11月，以下简称《详勘》）可知：
1、该厂区位于四平市铁西区勘业七队北侧，条子河南西侧，系条子河一级阶地前缘，西北角位于一级阶地前缘河漫滩地段，属洪冲击地层。
按岩土的力学强度分层：
第2层粉土地基承载力标准值fk=155kPa，
第3层淤泥质粉质粘土地基承载力标准值fk=125kPa，
第4层粗砂地基承载力标准值fk=240kPa，
第5层粗砂地基承载力标准值fk=400kPa，
第6层泥质页岩、粉砂岩地基承载力标准值fk=300kPa。
2、土的冻结深度1.48m。
3、地下水位：绝对标高152.00m。
4、腐蚀性评价：地下水对混凝土无腐蚀性。
5、土的冻胀类别：冻胀。
4.4.3结构设计标准
1、本工程结构设计使用年限为50年。
2、本工程构（建）筑物结构安全等级为二级。
3、本工程的场地抗震设防烈度6度，设计基本地震加速度值为0.05g，设计地震分组为第一组。
4、本工程地基基础设计等级为丙级。
5、混凝土结构的环境类别：水池混凝土以及房屋地下部分混凝土的环境类别为二（b）类，地上部分为一类。
6、厂区内建构筑物抗震设防类别：标准设防类。
4.4.4设计荷载
设计荷载
荷载名称 单位 荷载值
基本风压 KN/M² 0.55
基本雪压 KN/M² 0.35
活荷载标准值 非生产房屋 KN/M² 楼面2.0,不上人屋面0.5
生产房屋 KN/M² 楼面按设备实际荷载选用,屋面0.7
悬挑平台、阳台 KN/M² 台面2.5检修每1.0m一个1.0KN集中荷载
楼梯、工作平台 KN/M² 楼面、台面2.0，楼梯3.5
结构自重和材料标准值 KN/M³ 按《建筑结构荷载设计规范》GB50009-2012取
土荷载标准值 KN/M³ 重力密度19
设备荷载标准值 根据和产品样本确定
地震作用标准值 按设防烈度6度
温度作用标准值 根据实际情况考虑
4.4.5建筑材料
1、混凝土强度等级
贮水构筑物：混凝土强度等级C30，抗渗等级S6，抗冻等级F200。
楼板、屋面板：现浇板不低于C30。
梁、柱：不低于C30。
基础板：不低于C30。
散水、台阶：不低于C15。
基础垫层：Cl5素混凝土。
2、钢筋和钢材
钢筋：钢筋采用HPB300级和HRB335级钢筋。
钢材：钢制构件采用Q235D钢。
焊条：HRB335钢筋之间焊接采用E50焊条，其余采用E43焊条。
3、填充墙
钢结构厂房1.2m以下：
不低于M5水泥砂浆砌加气混凝土砌块；
钢结构厂房1.2m以上：
100厚彩色钢板夹芯板墙体，保温材料为80厚岩棉板；
4、防水材料
构筑物防水：混凝土自防水。
5、防腐蚀材料
钢制构件：刷防腐漆。
4.4.6结构选型及基础型式
好氧池：尺寸72.7×56.5×6.3m，半地上式水池，有效水深5.5m，采用整体现浇钢筋混凝土结构，池体整体底板下设沉管灌注桩基础，底板沿长度方向设置伸缩缝两道，沿宽度方向设置伸缩缝一道，缝宽30mm。
缺氧池：尺寸138.8×19.2×6.0m，半地上式水池，有效水深5.5m，采用整体现浇钢筋混凝土结构，池体整体底板下设沉管灌注桩基础，底板沿长度方向设置伸缩缝五道，缝宽30mm。
厌氧池：即原厂区的初沉池，在原构筑物顶增加彩钢板作为池盖。
提升泵井：尺寸8.9×9.0×5.7m，半地上式水池，有效水深5.0m，采用整体现浇钢筋混凝土结构，池体整体底板下设沉管灌注桩基础。
絮凝反应池：尺寸41.0×10.0×5.0m，半地上式水池，有效水深4.5m，采用整体现浇钢筋混凝土结构，池体整体底板下设沉管灌注桩基础。
滤池：尺寸69.27×14.8×5.0m，采用整体现浇钢筋混凝土结构，池体整体底板下设沉管灌注桩基础。
废水池：尺寸10.8×9.7×6.4m，半地上式水池，有效水深5.5m，采用整体现浇钢筋混凝土结构，池体整体底板下设沉管灌注桩基础。
深度处理间：尺寸75.0×39.0×12.45m，建筑面积2925㎡，采用门式钢架结构，基础采用柱下桩基，内有滤池、废水池、加药间及絮凝反应池。
4.4.7结构构造
1、建筑物
各种房屋的构配件尽量采用厂购或定做，除深度处理间为钢结构外，梁、板、柱等均采用现浇结构。
2、构筑物
均采用整体现浇钢筋混凝土结构。平面尺寸较大的水池需设置伸缩缝，以满足混凝土的变形要求，在混凝土中加入微型膨胀剂以增强混凝土的防水抗渗性能。
4.4.8地基选择及地基基础处理
根据《详勘》所提供的资料，拟建场地内有较厚回填土，对于建筑物及埋深较浅的构筑物需采用沉管灌注桩基础，对于埋深较深的构筑物可采取将回填土换填为级配砂石。
4.4.9构造要求
钢筋保护层：构筑物壁板35mm，梁柱40mm，底板40mm。
其它结构和构件按现行《混凝土结构设计规范》执行。
钢筋搭接长度、锚固长度、钢筋接头在同一截面数量、结构最小截面尺寸等均按现行《混凝土结构设计规范》、《给水排水工程构筑物结构设计规范》、《砌体结构设计规范》、《建筑抗震设计规范》执行。
4.4.10抗浮设计
场区地下水位埋深约4.0米，本工程中大部分构筑物均需考虑抗浮，由于埋深较浅，构筑物采用自重抗浮或桩基抗浮。
4.4.11不良地质作用
根据《详勘》提供的资料，拟建场地内无不良地质作用。
4.4.12防冻害措施
根据《详勘》提供的资料，本场地为冻胀土地基，需要采取以下防冻害措施：
在地下水位以上的基础，基础侧面回填不小于10cm厚度非冻胀性的中砂或粗砂；对在地下水位以下的桩基础沿桩周及承台作隔冻、隔胀处理。
4.4.13地基腐蚀性评价
根据《详勘》提供的资料，场地内地下水对混凝土结构无腐蚀性。
4.4.14注意事项
严格按现行的《混凝土结构工程施工质量验收规范》、《砌体结构工程施工质量验收规范》、《给水排水工程构筑物结构施工质量验收规范》执行。
参考《详勘》提供的资料，地下水位标高152.000m，场平标高156.000m，地下水位位于场平下4m，对于埋深较大的构筑物，如提升泵井、滤池、废水池等均需考虑施工降水。
同时雨季施工时应注意采取降水措施。
4.5 电气设计
4.5.1设计范围
本工程设计范围为原厂升级改造部分低压配电系统及相关设备仪表监控，新建构（建）筑物照明，电缆敷设和防雷接地等系统的设计。
4.5.2设计原则
本工程的电气设计是以工艺设计的要求，以电气设计技术规范为原则。其中负荷计算方式：动力设备按工作容量取同期系数法计算，辅助设备采用需要系数法计算，照明按单位面积平均用电指标法计算。
4.5.3设计标准及规范
1、《供配电系统设计规范》 GB50052-2009
2、《低压配电设计规范》 GB50054-2011
3、《建筑照明设计标准》 GB50034-2004
4、《通用用电设备配电设计规范》 GB50055-2011
5、《建筑物防雷设计规范》 GB50057-2010
6、《市政公用工程设计文件编制深度规定》2004年
4.5.4供电电源
供电电源由原有配电间通过改造供给。
4.5.5用电负荷
根据改造和新建的建、构筑物的分布情况，升级改造部分用电负荷分两部分计算，一部分是靠近原变配电间的改造的厌氧池，新建的厌氧池和好氧池。另一部分是新建的深度处理系统。
厌氧好氧部分，装机容量180KW，运行容量180KW，计算负荷：Pj=144KW。需要补偿的Q补=50KVAR，补偿后功率因数不小于0.92，补偿后Sj=155.24KVA。
深度处理部分，装机容量617.9KW行容量348.4KW算负荷：Pj=229KW。需要补偿的Q补=70KVAR，补偿后功率因数不小于0.92，补偿后Sj=259.3KVA。
4.5.6配电系统
更换的鼓风机，使用原有10KV供电，更换电缆和配电柜、补偿柜，改造的厌氧池部分使用原有配电回路，通过改造原有回路，达到满足改造后设备用电要求。
新建的厌氧池和好氧池部分由原配电间引出一路电源380V，在原配电间增设配电柜，满足新建部分设备用电要求。
新建的深度处理系统由原配电间引出一路380V电源，在深度处理间设置配电柜，满足深度处理系统所有设备用电要求。
4.5.7计量及补偿
为使功率因数符合供用电规程规定，除10KV供电的设备就地补偿外，其余补偿均在0.4KV系统改造相应的低压电力电容进行自动补偿，补偿后功率因数可达0.92以上。
4.5.8电动机启动方式
除鼓风机根据工艺要求变频或软起动器启动，其余设备均直接启动
手动控制方式：优先级最高，转换开关处于“手动操作”时，PLC的控制将被屏蔽，设备可以接受现场操作柱上的起停按钮控制起停。
PLC自动控制方式：利用PLC的逻辑控制功能，提供设备的自动，及关联设备的联动及联锁控制。
中控室控制方式：中控室监控计算机上，通过人机操作界面，对全厂的主要设备进行远程控制，实现宏观调控，处理局部的停机事故和紧急状态，维持系统的总体协调。
4.5.9照明设计
1、厂房内照明
深度处理间内照明采用防水防尘型灯具，光源采用金卤灯或钠灯。
2、深度处理间照明电源均采用380/220VAC供电，各灯具负荷尽量均匀分配在三相网络上，应急照明灯具在正常供电电源终止供电后，其应急电源供电转换时间不大于5s。
4.5.10电缆敷设
室外电缆采用直埋、穿管及桥架敷设方式。电缆与道路及管线交叉处穿镀锌钢管敷设。
4.5.11防雷接地
保护接地采用TN-S保护系统，在电源进线处做重复接地装置。
防雷接地与保护接地共用。自控装置如无特殊接地要求，也与电气接地共用。
所有电力电缆的芯线含有PE线。
4.6 自控、仪表设计
4.6.1设计依据
处理工艺对本专业的要求
工艺专业及其他有关专业提供的资料、数据
《过程检测和控制流程图用文字和图形符号》（GB2625-81）
《可编程控制器系统设计规范》（HGT 20700-2000）
《仪表系统接地设计规定》（HGT 20503-2000）
《控制室设计规定》（HGT 20508-2000）
《仪表供电设计规定》（HGT 20509-2000）
《自动化仪表选型规定》（HGT 20507-2000）
《仪表配管、配线设计规定》（HGT 20512-2000）
《仪表系统接地设计规定》（HGT 20513-2000）
4.6.2自控设计概述
本工程仪表自控本着技术成熟、安全可靠、经济实用、满足工艺要求的原则，在污水厂内设置较完善的仪表监测系统和微机监控系统。从仪表精度、耐腐蚀度、工作可靠性、安装方便的角度考虑，对仪表进行选型。
4.6.3自控系统的组成和结构
现场PLC站：
自控系统设1套PLC现场控制站，负责监控新增的鼓风机及好氧池的设备和仪表，根据自身的优化程序，实现本工段内的设备调节和优化控制功能，采集本工段内的模拟量、脉冲量等各种信号，预留以太网接口，用于接到原污水厂内的SCADA系统。
厌氧池部分设备和仪表，不单独设PLC控制站，各设备和仪表信号，直接通过硬线连接，就近进入原有PLC现场控制站，通过原有通讯系统进行数据采集和传输。只需对原有的PLC柜进行简单的改造或增补即可，但对原有PLC需要从新编程，以达到改造后的工艺对于自控系统的要求。
中控微机监测系统：
维持原有中控室的硬件设施，升级改造上位监控系统，要求实现集中检测的运行管理功能，应有模拟图形显示、实时数据检测、控制目标值设定、报警显示纪录、操作状态纪录、累积值计算、趋势曲线绘制、打印制表、数据刷新等任务，并具有人为遥控功能。
4.6.4检测仪表
由于污水处理厂工作环境、介质条件较差，特别是传感器直接与污水、污泥接触时，极易腐蚀、结垢，一旦传感器出线故障，将影响自控系统及工艺流程的正常运行，因此在污水、污泥中使用的传感器，尽可能选用非接触式，无阻塞隔膜式、电磁式和可清洗式的传感器，并尽量选用不断流拆卸式和维护周期较长的仪表。
仪表工作环境条件：
环境温度要求：　　　　　　 -10～+55 ℃
相对湿度要求：　　　　　　 0～95％(无冷凝)
工作电源
220VAC±10％，50HZ±1HZ或24VDC±1％
防护等级
室内地面上仪表等级≥IP4X。室外地面上仪表等级≥I IP55。安装在水下或其它类似地区的仪表等级IP68。
所有室外仪表配备仪表（保护）箱，带玻璃面板，便于观察仪表示数，防护等级不低于IP55。
4.7暖通设计
4.7.1设计依据
1.《民用建筑供暖通风与空气调节设计规范》GB50736-2012
2.《城镇供热管网设计规范》CJJ34-2010
4.7.2设计范围
本工程采暖通风设计范围主要为厂区内供热管网设计、厂区内建筑的采暖、通风设计。
4.7.3设计参数及
冬季室外计算温度为－22℃。
根据工艺要求深度处理间设值班采暖，室内采暖设计温度按不低于5℃考虑。
4.7.4热负荷
厂区采暖建筑面积约2200m²，采暖热负荷约220KW。
4.7.5供热管网设计
厂区建筑采暖由厂区内现有锅炉房供暖。
本工程室外供热管道采用无补偿直埋敷设，供热管道为聚氨酯泡沫塑料预制保温管。厂区内供热管道的平均埋深为1.5米。
4.7.6通风
为排除厂房生产过程中产生的异味及有害气体，改善车间内空气环境，防止有害气体危害操作人员身体健康，车间考虑通风换气。
厂房内除加药间采用机械通风外，其余均采用自然通风。
加药间正常通风换气次数按6次/h考虑，事故通风按不小于12次/h考虑，排气口设在低处。通风设备选用耐腐蚀的玻璃钢轴流风机。
4.8 消防设计
严格按照国家《建筑设计防火规范》（GB 50016-2006）进行设计。
4.8.1 消防保护等级
厂内大多数为盛水的钢筋砼构筑物，不存在消防问题。需要消防的构（建）筑物为：
深度处理间 戊类二级防火
4.8.2 消防措施
根据构（建）筑物的特点和防火等级，采用室内消防和室外消防相结合、厂内消防和厂外消防相结合的办法。工程设计采取的措施有：
1、厂区消防采用市政给水管网作为消防水源。
2、厂区主干道宽度为6m，沿厂区四周和中心构筑物间布置，构成主干道网， 以满足消防车辆行驶的要求。
3、厂区设有室外消火栓。
4、主要建筑物，须设置干粉灭火器。
4.8.3 建筑防火要求
本工程所有建筑物（单层）面积均小于2500平方米，故所有建筑物均满足防火分区的要求。建筑物内部最远工作点到安全出口距离均小于40米，主要消防给水设计如下：
1、室外消防
本工程最大建筑物为控制中心，根据《建筑设计防火规范》（GB50016-2006）的规定，需设置室外消火栓，其间距不大于120米，消防用水量15L/S，管网为枝状布置，水源接自厂区自来水管网，采用低压消防给水系统，当发生火灾时，市消防队可在规定的时间内到达厂区内，满足消防所需的水压和水量要求。
2、室内消防
根据消防规定，本项目所有建（构）筑物内均不设消火栓系统。主要建筑材料采用非燃烧体材料，因此不再设置室内消防给水，仅在控制中心、变配电间、仪表控制室、化验室等必要的位置设置干粉灭火器或泡沫灭火器，以保证防火与安全。
4.9 机械设计
4.9.1 新建缺氧池
1、出水闸门
型式：铸铁镶铜圆闸门
闸门规格：1台φ1000mm及1台φ800mm
用途：安装于出水控制井中，用于出水的控制。
构造：由启闭机、门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，导轨长度一般为闸门全开启高度的1/2~1/3。采用预埋钢板或预埋螺栓式安装。
工作原理：闸门与启闭机配套使用，闸门为工作部分，启闭机作为开启与关闭的执行部分，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到防水、关水或调节水位的目的。
材料：门板门框：铸铁
支架：碳钢
螺杆：不锈钢
螺母：青铜
密封条：氯丁橡胶
3.9.2 好氧池改造
1、潜污泵
数量：8台
流量：563m³/h
扬程：3.5m
功率：7.5Kw
电压：380V
频率：50HZ
转速：730r/min
电机效率：82%
重量：1200kg
用途：将混合液回流至缺氧池。
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
3.9.3 新建好氧池
1、进水闸门
型式：铸铁镶铜圆闸门
闸门规格：2台1000×1000mm
用途：安装于进水控制井中，用于进水的控制。
构造：由启闭机、门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，导轨长度一般为闸门全开启高度的1/2~1/3。采用预埋钢板或预埋螺栓式安装。
工作原理：闸门与启闭机配套使用，闸门为工作部分，启闭机作为开启与关闭的执行部分，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到防水、关水或调节水位的目的。
材料：门板门框：铸铁
支架：碳钢
螺杆：不锈钢
螺母：青铜
密封条：氯丁橡胶
2、潜污泵
数量：4台
流量：750m³/h
扬程：2.5m
功率：7.5Kw
电压：380V
频率：50HZ
转速：730r/min
电机效率：82%
重量：1200kg
用途：将混合液回流至缺氧池进水。
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
3.9.4 滤池操作间
1、反冲洗水泵1
数量：4台，3用1备
流量：1340m³/h
扬程：10m
功率：55Kw
电压：380V
频率：50HZ
转速：990r/min
重量：2241kg
效率：80%
用途：对滤池进行反冲洗，单独水冲时开启，保证一定的过滤效果。
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
2、罗茨鼓风机
数量：2台，1用1备
型式：罗茨鼓风机
介质：洁净空气
风量：72m³/min
风压：49kpa
功率：90Kw
重量：2580kg
材质：壳体：铸铁
轴：不锈钢
叶轮：铝合金
3、潜水泵
数量：2台（1用1备）
流量：20m³/h
扬程：11m
功率：2.2Kw
电压：380V
频率：50HZ
转速：2840r/min
电机效率：81.3%
重量：78kg
用途：将污水提升排至室外排水系统。
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
3.9.5 提升泵井
1、离心泵1#：
数量：3台，2用1备
型式：单级双吸离心泵
流量：2110m³/h
扬程：4m
功率：35Kw
电压：380V
频率：50HZ
转速：2950r/min
重量：223kg
效率：77.6%
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
2、离心泵2#：
数量：3台，2用1备
型式：单级双吸离心泵
流量：590m³/h
扬程：4m
功率：11Kw
电压：380KV
频率：50HZ
转速：1480r/min
重量：840kg
效率：80%
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
3.9.6 絮凝反应池
1、进水闸门
型式：铸铁镶铜圆闸门
闸门规格：6台600×600
用途：安装于进水控制井中，用于进水的控制。
构造：由启闭机、门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，导轨长度一般为闸门全开启高度的1/2~1/3。采用预埋钢板或预埋螺栓式安装。
工作原理：闸门与启闭机配套使用，闸门为工作部分，启闭机作为开启与关闭的执行部分，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到防水、关水或调节水位的目的。
材料：门板门框：铸铁
支架：碳钢
螺杆：不锈钢
螺母：青铜
密封条：氯丁橡胶
2、潜污泵
数量：3台
流量：20m³/h
扬程：9m
功率：1.1KW
电压：380V
频率：50HZ
转速：2840r/min
电机效率：81.3%
重量：78kg
用途：将污水提升排至污泥储池。
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢

3.9.7 鼓风机房
1、潜污泵
数量：2台
流量：40m³/h
扬程：12m
功率：3.0Kw
电压：380V
频率：50HZ
转速：1410r/min
电机效率：82%
重量：150kg
用途：将污泥提升至原厂污泥处理设施进行污泥处理。
密封形式：机械密封
材质：密封材质：碳化钨
泵轴材质：3Cr13
底座电机座：HT200
泵体、泵盖、叶轮材质：HT200
橡胶件材质：丁腈橡胶
电机侧摩擦副材质：石磨或碳化硅
紧固件：不锈钢
2、潜水搅拌机
数量：1台
功率：1.5Kw
构造：由水下电机、减速齿轮带动螺旋桨转动，整套潜水装置可安装在垂直导轨上自由升降及转向。
电机：潜水鼠笼式感应电机，四级绕组，SI级。
防护等级：IP68
材质：主要铸件：铸铁
池架：镀锌钢
螺旋桨轴：不锈钢
双片螺旋桨：不锈钢和纤维强化之聚氨脂
O型圈：腈橡胶
紧固件：不锈钢
外部机械型密封：耐腐蚀碳化钨
螺旋桨轴口密封：腈橡胶
马达轴口密封：氟化橡胶
3.9.8 加药间
1、溶药罐
数量：2个
用途：用于药剂溶解
直径：2000mm
材质：玻璃钢
2、搅拌机
数量：2台
用途：用于药剂溶解搅拌
功率： 3.0Kw
3、加药计量泵
数量：2台，1用1备
流量：1500L/h
功率：0.75Kw
用途：同于药剂投加
4、电动葫芦
数量：1台
型式：电动小车式
用途：置于加药间，用于投药时运输药剂
起重量：0.5T
起升高度：6m
升降功率：0.8Kw
行驶功率：0.2Kw
5、轴流风机
数量：2台
型号：T35-11（防腐防爆型）
风量：1600m³/h
功率：0.18Kw
用途：安装在加药间内，用于房间换气
第五章 环境保护、劳动卫生及节能设计
5.1 环境保护
5.1.1项目实施过程中对环境的影响和对策
1、环境影响
拟升级改造污水厂是四平市城市污水处理厂一期工程。工程施工时在降水天气条件下易产生水土流失现象，但对植被的影响非常有限，通过厂区绿化不会减少区域的林木覆盖率，更不会影响厂区周围生态系统的稳定性。
2、施工噪声影响
厂区施工主要噪声源为挖掘机、砼搅拌机、振捣棒、电锯、切割机等，生压级一般在84~101 dB(A)之间。按《城市区域环境噪声标准》（GB3096-93）2类标准限值【昼间60 dB(A)，夜间50 dB(A)】要求，近似地按半自由声场声源几何发散衰减公式估算，单台设备影响的距离约为昼间25~112m，夜间79~355m，由于周围该影响范围内无环境敏感点，因此没有影响。
3、环境空气影响
厂区施工的物料装卸、材料堆放、运输时的扬尘、以及施工人员临时生活炉灶排放的废气等均可能对厂区周围的空气环境质量产生影响。其中施工扬尘在大风干燥天气条件下对空气环境的影响较为明显；施工人员临时生活炉灶排放的废气量较少，主要污染物为烟尘、SO2、NO2等，为间歇排放，对环境空气质量的影响较小。
4、施工污水排放环境影响
施工冲洗废水和施工营地排放的生活污水可能会对附近水体造成一定影响。冲洗废水中主要含有SS和油类污染物，这部分废水水量较小，一般通过漫流在低洼处积聚或被土地吸收，不会影响附近水体。
5、固体废物排放的环境影响
施工现场废弃的碎砖、石、砼块、黄沙、包装箱袋等建筑垃圾，以及施工营地的生活垃圾等若不妥善处置，也将对周围环境产生一定影响。厂区内部土方适当平衡，从高地处取土填高低地至防洪水位以上，总挖、填方量约1.5万m³。
5.1.2项目建成后对环境的影响和对策
污水处理厂本身是一个环境保护项目，它建成后对改善地区环境必将产生很大的作用。但污水处理设施的运行对周围环境也会产生一定的影响，因此就环境保护方面，需采取一定的措施。
1、噪声对环境的影响和对策
为了控制噪声对周边环境的影响，国家对工厂及有可能造成污染的企事业单位的厂界噪声制订了《工业企业厂界噪声标准》(GB12348-2008)，标准值详见下表。
工业企业厂界噪声标准
类别 昼间 夜间
Ⅰ 55(dBA) 45(dBA)
Ⅱ 60(dBA) 50(dBA)
Ⅲ 65(dBA) 55(dBA)
Ⅳ 70(dBA) 55(dBA)
根据污水厂所处的位置，厂界噪声标准执行上表的Ⅱ类标准。
污水厂中的设备在运行时会产生噪声，影响周围环境。根据调查，污水处理厂使用的机械产生的噪声值及相应防护措施见下表。
主要机械设备的噪声
设备名称 噪声(dBA) 防噪声措施
污水提升泵 85~95 采用潜污泵，用水隔声
回流污泥泵 85 采用潜污泵，用水隔声
鼓风机 84 放置在鼓风机房内，远离办公管理区
剩余污泥泵 81 采用潜污泵，用水隔声
因此在污水厂设计中，在选用水泵、曝气等机械设备时，考虑按规定标准采用低噪声设备，在生产区和管理区之间采用绿化隔离，种植一些吸抗性强的树木，以减少对周围居民的影响。
污水处理厂内噪声较大的设备，如污水提升泵房等均设在室内，经过墙壁隔声以后传播到外环境时已衰减很多。据调查资料表明，距泵房30m时测得的噪声值已达到《工业企业噪声标准》(GB12348-2008)的标准值。
2、气味对环境的影响和对策
由于污水处理厂内有些污水处理设施均为敞开式水池，所以污水的臭味散发在大气中，污水处理厂产生恶臭的主要工程部位是氧化沟入口、格栅、沉砂池、提升泵房、污泥脱水间等。
参考其它相对工艺污水处理厂运行效果统计可知，污水处理厂散发的臭气对厂界外环境影响距离较小。正常运行时在臭气源下风向100m范围内容易感觉到气味，到200m处影响已不显著，300m以外基本没有影响。在污水处理设施上风向20m以上，臭味已嗅闻不到。
在本工程预处理区和污泥区等易产生臭味的处理构筑物采用自然通风消除臭气。在污水厂平面布置中，充分考虑把易产生恶臭的处理构筑布置在下风向，远离生活区，用绿化带隔开，在本厂四周加设绿化隔离带。
由于本污水处理厂周围200m内无居民点，因此工程建成运转后无影响。
3、污泥处置过程对环境的影响及缓解措施：本工程建成后每天将有一定量的污泥产生，在这些污泥处置过程中，将会对周围环境产生影响，污泥外运过程中采用封闭式的污泥车运输，这将极大地缓解污泥对环境的影响。
4、视觉与景观影响及缓解措施
污水厂的建设可能对周围环境带来美学方面的一定影响，这需要有优美的建筑设计和园林美化来克服。
本污水处理厂在建筑造型设计上体现简洁明快大方，与周围建筑风格相协调，并布置建筑小品，搞好园林绿化，种植多种树木，爬藤植物和草木植物，提高景观质量，工程绿化率不小于30%。
5.1.3运行效果的检测手段
污水厂每日运行时，均设置有在线检测仪表和便协式检测仪表，对进厂水量和水质进行及时检测，由厂内自控系统对各构筑物运行进行适时调整，在保证出厂尾水达标排放同时，做到最小能耗；同时采用便携式仪表对污水厂内和厂界出处的有毒气体进行监测，及时调整除臭装置的运行状况，将气体污染降低到最小，保证厂界出处气体浓度符合国家规范要求。
5.2 劳动保护和卫生防护
5.2.1主要自然灾害防范措施
1、防震
本工程区域的地震基本烈度为6度，本工程的建、构筑物抗震设计均按《建筑抗震设计规范》的有关要求进行。
2、防洪
为了防止洪涝，厂区内设有雨水排放系统，雨水就近排入附近河道。
3、防雷
本工厂属二级电力负荷。由于污水处理设备设施是环保的重要负荷，为保证电源的可靠性，因此需要自10kV市网引入两路电源。被保护的建（构）筑物及其突出物体均处于避雷设施的保护范围内，以防止直击雷对人体及设备的损害。建筑物的防雷接地采用联合接地，即强电接地、弱电接地共采用一个接地系统，接地电阻 R≤1Ω。
5.2.2职业危害因素防范措施
1、厂区布置
根据生产工艺的要求，同时考虑到安全、环保影响等因素进行厂区总体布置。
全厂分为三个功能区，即：污水处理生产区、污泥处理生产区及生产辅助区。污水、污泥处理生产区按工艺流程从北向南顺流布置；生产辅助区位于厂区西北部，避免了年主导风向的影响，使职工尽可能少受污染。
2、防噪声
污水泵房等建筑物内的水泵、电机等易产生噪声的设备，选用低噪声型号产品，设置隔振垫，减少噪声。在总图布置中，根据声源方向性、建筑物的屏蔽作用及绿化植物的吸纳作用等因素进行布置，减弱噪声对岗位的危 害作用。同时，将管理用房与机房分开，并采取有效的隔声措施，以减少噪声的影响。
3、防有害气体
（1）在产生有毒气体的工段，设置 H2S 测定仪和通风系统，并配备防毒面具。
（2）对进水泵房等产生有害气体的场所，进行机械通风，并满足劳动保护的换气要求。
（3）监测化验室内设通风柜，有毒有害物品的操作均在通风柜中进行，及时将有害气体排出室外。
（4）对于较深的水池，检修时，需对水池进行换气，满足劳动保护的换气要求， 才可进行操作检修。
4、自动化控制 为提高监控系统运行可靠性和污水厂的科学管理水平，减轻操作人员的劳动强度，采用由可编程程序控制器及工业 PC 机构成的分散式计算机监视、控制及数据采集系统。
5、防暑
为防范暑热，采取以下防暑降温措施：在生产厂房采取自然通风或机械通风等通风换气措施，中央控制室、化验室、仪表室等设置空调系统。
6、防火防爆
在总平面布置中，各生产区域、装置及建筑物的布置均留有足够的防火安全间距，道路设计则满足消防车对弯道的要求。
在工艺设计中，在可能有燃爆性气体的室内设自然通风及机械通风设施，使燃爆性气体的浓度低于其爆炸下限。在变电所等室内设置移动式灭火器。厂区设计相应的消防给水管网及室内外消火栓。
5.2.3其它安全措施
1、防火
按《建筑设计防火规范》进行设计，厂区设消防给水系统。
2、防电伤
为了防止电器设备对人造成危害，所有电器设备均设置接地保护装置。所有电气设备的安装、防护，均须满足电气设备有关安全规定。
3、防意外伤害
（1）为了防止机械伤害及坠落事故的发生，各处理构筑物走道和临空天桥均设置保护栏杆，栏杆高度和强度均符合国家劳动保护规定。设备的可动部件设置必要的安全防护网、罩；地沟、水井设置盖板；有危险的吊装口、安装孔等处设安全围栏；
（2）厂内须配置救生衣、救生圈、安全带、安全帽等劳保用品。在有危险性的场所设置相应的安全标志及事故照明措施。
（3）厂区管道闸阀均须设置闸阀井，并考虑操作杆接至地面，以便操作。
（4）易燃、易暴及有毒物品，须设置专用仓库、专人保管，并满足劳动保护规定。
4、法制教育
（1）建设时期
编制和执行各种有关施工安全的政策大纲以及各方面应负的责任；
对全体职工进行安全培训、事故和偶发事件报告；
颁发和使用安全设备如安全帽、安全鞋等；
制订安全工作实践(如脚手架、壳子板和开挖支撑等)；
任命安全监理和安全官员。
（2）操作和维护时期
制订紧急反应计划；
任命安全监理和安全官员；
制订安全管理系统(体制)；
定期经常对所有职工作医疗检查；
颁发和使用安全用品如安全帽、安全鞋、耳护套、工作服、气体检漏器等。
5.2.4预期效果及评价
设计遵照“安全第一、预防为主”的方针，从“治本”的指导思想出发，选用了先进设备，提高了生产过程中机械化、自动化程度，从根本上减轻了职业危害因素的影响。另外，对存在的不安全因素，采取了有效的防范措施。在污水处理厂运转之前，须对操作人员、管理人员进行安全教育，制定必要的安全操作规程和管理制度，操作人员上岗前必须进行必要的专门技术培训，以确保污水处理厂正常、安全运转。
综上所述，本工程投产后能够符合劳动安全卫生要求，保障劳动者在生产过程中的安全与健康。
5.3 节能设计
5.3.1设计原则
污水处理厂工程从设计阶段便按照清洁生产的要求进行。清洁生产是当今世界各国普遍采取的一种新的环境战略，通过不断改善管理和推进技术进步，提高资源利用率，减少能耗，提高效率，控制药剂添加量，减少污染物排放。
通过对水源、水量、水质的分析和调查及该地区经济发展的实际情况，确定合理的设计参数，避免取值过高，使设备和构筑物过大，浪费能源。
针对地形和现状情况，厂区布置采用依地形而建，减少提升，节约电耗能源。
厂内构筑物布置紧凑，尽量减少联络管渠的水头损失，节约能耗。
5.3.2设计依据
1、适用的法律、法规
（1） 《中华人民共和国节约能源法》
（2） 《中华人民共和国清洁生产促进法》
（3） 《中华人民共和国循环经济促进法》
（4） 《中华人民共和国电力法》
（5） 《中华人民共和国计量法》
（6） 《固定资产投资项目节能评估和审查暂行办法》（国家发改委[2006]2787号）
（7） 《节约用电管理办法》（国家经贸委 国家发展计划委[2000]1256号）
（8） 《节能中长期专项规划》（国家发改委发改环资[2004]2505号）
（9） 《促进产业结构调整暂行规定的决定》(国发【2005】40号)
2、采用的标准
（1） 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
（2） 《公共建筑节能设计标准》GB 50189—2005
3、采用的规范
（1） 《民用建筑热工设计规范》GB50176—93
（2） 《建筑节能工程施工质量验收规范》GB50411—2007
（3） 《外墙外保温工程技术规范》JGJ144—2004
（4） 《建筑外窗保温性能分级及检测方法》GB/T8484—2002
（5） 《采暖通风与空气调节设计规范》GB50019—2003
（6） 《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002
5.3.3能源供应情况
1、供电
供电系统采用两回路专用电源。配电系统采用电缆线路，敷设在有砖砌沟帮而无沟底的电缆沟中。车间配电系统采用电缆支架明敷方式。车间照明系统按《工业企业照明设计标准》设计。
2、供水
根据本项目各装置对水质和水压的要求，供水系统划分为：生产、办公生活给水系统。
生产用水
本项目新增生产用水50m³/h（污泥脱水机反冲洗，每天用水8小时），所需压力0.5 Mpa。厂区设置DN100给水、中水环状管网，供水能力50m³/h，供水压力0.50MPa，可以满足要求。
生产用水全部取自污水厂处理后的产出水（中水），不需要消耗自来水。
办公、生活用水
本项目办公、生活用水年消耗量为1.46万吨，由自来水公司提供，可保证本公司日常办公、化验、生活的用水需求。
5.3.4节能措施
1、工艺节能
（1）本工程主要工艺生产设备均选用国内先进、成熟的设备，其不但具有较先进的工艺技术，而且整个生产过程为高度自动化控制，具有投资省、能耗低的显著优点。
（2）污水处理构筑物布置，尽可能顺流布置，充分利用污水的重力和压差，以减少不必要的输送设备。
（3）总平规划根据生产车间布局和工艺流程，合理安排水、电、气设施，尽量靠近生产负荷中心，合理布置管路和线路，以减少管、线路的消耗。
（4）车间工艺设计布局合理、生产流程顺畅、仓储运输距离短，减少转运能耗。
2、节水
（1）节水基本原则
厂区内均采用节能建筑，区内绿化，道路清洗用水均采用厂区处理后的中水，节约水资源。
采用PLC控制污泥脱水机的冲洗，延长冲洗周期，降低冲洗用水量，不但节约能耗，且冲洗彻底。
实行清污分流，控制排污；
设置用水计量仪表，强化用水管理和节能考核。
（2）主要节水措施
加强自来水管网管理，采用分压给水，及时排除管网泄漏现象，采用感应式出水阀装置及节水型开关、洁具等设备；消毒水池水位控制和增压泵启闭采用自动控制，保证供水及时、适量。
3、节电
污水处理厂耗电大的设备主要是提升水泵和鼓风机，设备选用效率高、能耗低的先进设备和器材，水泵选型中确保经常工作点位于高效段。采用渠道配水，使水头损失降低到最低限度，以节约能源。
主要节电规章如下：
（1）建立科学管理体制，实行计划用电，提高电能利用率。
（2）设计过程中选用节电及节能新技术、新设备、新材料，采用低损耗节能型电力变压器，以减少变压器的电能损耗。配电所、车间变电所分别设高、低压无功补偿装置，提高全厂功率因数，使其平均值在0.93以上。
（3）合理优化设计工厂供配电系统，降低线损率，安装自动无功补偿装置，提高功率因数。
（4）车间照明选用节能型灯具。合理配置设备和灯具的数量及位置，照明将全部采用高效节能的照明产品, 包括T5荧光灯、节能灯、LED路灯等。使用高效发光光源代替原有的低效光源，在节电的同时提高照度、显色度，改善照明环境，提高了工作效率。
（5）户内照明采用照明开关就地控制，户外照明采用智能照明调控系统自动控制，并设手动、自动转换开关等。主厂房照明灯具，采用间隔式控制。公共走道、楼梯间照明灯具采用声控开关。
4、节约冷热能源
凡用热、用冷设备及管道，全部采用新型保温材料，以尽量减少冷热的损失。
5、其他节能
（1）在厂房设计中充分利用自然采光、自然通风，厂房的外墙及屋顶用隔热性能好的保温材料，以达到建筑节能的要求。墙体的保温分为外保温和内保温。外保温的保温性能不但远高于内保温，而且由于保温材料本身散发少量有害物质，外保温设计使之在挥发过程中不会进入室内。而且能有效屏蔽太阳光线中紫外线的光波辐射，最大限度地控制被涂覆物表面及内部温度，使顶层楼房室内气温相一致，极大地改善居住和工作环境。同时，由于保温涂料涂层将太阳辐射热完全隔绝，节约空调能耗。
（2）增加楼板厚度会提高保温效果。如果在加厚层中选用陶粒混凝土，比普通混凝土更为保温隔音。
（3）根据建筑物不同部位的要求，选择合理的维护结构，根据当地条件，尽量选择质轻、多孔的材料作框架填充墙。
（4）加强制度建设，加强能源科学管理，完善能源管理机构。配备专职人员具体负责能耗制定、考核、统计，定期进行能源计量器具的检查，贯彻有关节能的规定和政策。
6、节能管理措施
（1）节能监测体系
结合本项目的实施，厂内逐步建立和完善节能监测体系，确保项目实施过程中和建成后，可以持续完整地获取必要的数据，便于核查和计算。建立健全节能目标责任制和考核制度，对节能工作取得显著成绩者给予奖励，对浪费能源的行为和人员进行通报处罚。
厂内设立节能减排领导小组负责全厂节能的工作，由厂长任组长，成员由各分厂部门有关人员组成。在生产部设置节能办公室, 下设节能减排工作小组，生产部经理任组长，成员由各部门车间有关人员组成，作为领导小组的执行机构，负责落实领导小组的各项决定，负责《节能规划》推进的日常管理工作。公司领导层注重开展节能工作，并与企业的成本核算密切联系在一起。
污水厂内节能工作实行三级能源管理。生产部是节能工作管理的归口部门，专职能源的管理工作，设立一名节能员负责本部门的节能日常工作，各班组设兼职节能员。
建立厂级、车间、班组三级监测，完善相关的规章制度和管理措施。公司配备专门的节能管理人员，负责节能计量、统计、核算和监督管理；车间和班组的节能管理人员负责相关的计量、统计工作；对各种能源的购入与消费、产品的品种、产量做到日记录、月报表、年统计。
建立完善的节能监测档案管理体系，保存完整的原始记录数据，对各种能源购入合同、消费量和产品进出仓记录均应入档备查。
7、能源计量
（1）计量管理
计量的目的是在保证品质的同时，努力降低能源消耗及生产成本，提高劳动生产率，其对保障安全生产、节约能源、加强经济核算、搞好专业化协作、促进全厂生产的现代化具有极其重要的作用。
按照《用能单位能源计量器具配备与管理通则》（GB17167）的要求，完善能源计量器具的配备与管理，符合厂级、车间、班组三级计量的精度和检测要求。
生产部是设立的能源计量管理职能机构，下设计量科、仪表室等，负责能源计量管理、能源计量技术和能源计量监督工作。各部门均有一名领导分管计量工作，各车间都设一名计量员，管理本公司的计量工作。
全厂热工、电力、力学、长度标准计量检定部门，量值传递系统专业逐级进行，严格检定规程，计量器具实行分级管理，杜绝不合格计量在生产线上使用。
（2）计量内容
原料进厂、产品入库、出厂均设置重量计量环节并配置相应的计量器具。
为便于公用工程消耗的计量，一次仪表选用超声波流量计，安装在给水总管上。仪表工对公用工程的用量应定期抄表记录，并进行分析处理，及时发现能源的浪费，以便及时采取节能降耗措施。
（3）计量工作制度
对计量器具的管理制定了明确的管理制度，包括器具检定周期、巡查、购置、领用和报废制度等。有完整的计量器具台账，台账内容完整。
计量器具应定期校验，以保证计量的准确可靠，受检率应在95%以上，检定期周期最长不超过一年。
8、节能措施评估结论
本项目设计、实施过程中严格遵守和执行《中华人民共和国节约能源法》、《国务院关于加强节能工作的决定》、《国家发展改革委员会关于加强固定资产投资项目节能评估和审查工作的通知》(发改投资[2006]2787号)、《确保实现“十一五”节能减排目标的通知》（国发[2010]12号）、《加强工业固定投资节能评审》（工信部节[2010]135号）、《固定资产投资项目节能评估和审查暂行办法》（国家发改委[2006]2787号）等法律法规，采取的各项节能措施合理可行，确保了项目建设及生产运营过程达到节能目标。
5.3.5能源消耗种类和数量分析
本次工程主要能源消耗为日常用水、设备及照明用电以及空调制冷、采暖用电。根据各相关专业计算数据，最终确定本工程年耗能指标如下：
电力：
本次工程需新增设备，新增设备增加用电量为168.55千瓦时/年（电力为当量值，下同。折标系数0．1229千克标准煤/千瓦时），折标煤207.15吨。（详见表6-1）
自来水：
本次升级改造工程，新增工艺的工艺用水为处理后出水，及本次升级改造工程不增加自来水用水量。
热力：
根据民用建筑全能耗热能量计算公式及《民用建筑供暖通风与空气调节设计规范》计算如下：

N=163天 Qh=220Kw ti=18℃ ta=-6.6℃ toh=-22℃
计算得全年耗热量为1905.46×103MJ/年
表6-1　污水处理厂新增设备电耗一览表
四平市城市污水处理厂升级改造工程能耗计算
名　　　称 单机　 功率　(Kw) 设备数量 设备容量(Kw) 需要　系数　 Kx 功率　 因数　COSΦ 运行时间（h） 年耗电量（万度/年）
装机 工作 装机 工作

好氧池 　 　 　 　 　 　 　 　 　
混合液回流泵1 7.5 8 8 60 60 0.8 0.8 16 28.032
混合液回流泵2 7.5 4 4 30 30 0.8 0.8 16 14.016
鼓风机（更换） 99 2 2 198 198 0.8 0.8 24 138.7584
加药间 　 　 　 　 　 　 　 　
加药搅拌器 0.75 2 2 1.5 1.5 0.7 0.8 24 1.0512
加药计量泵 0.75 2 1 1.5 0.75 0.7 0.8 24 0.5256
滤池 　 　 　 　 　 　 　 　
提升泵 3 3 2 9 6 0.5 0.8 24 4.2048
反冲洗水离心泵 55 4 2 220 110 0.5 0.8 4 12.848
罗茨风机 90 2 1 180 90 0.8 0.85 2 5.5845
潜水泵 2.2 2 2 4.4 4.4 0.5 0.8 0 0
电动单轨吊车 5.8 1 1 5.8 5.8 0.2 0.8 0 0
照明及辅助用电 10 　 　 10 10 0.9 0.9 16 5.256
PLC及仪表电源 3 　 　 3 3 0.8 0.8 24 2.1024
合计 　 16 11 435.2 231.45 　 　 　 212.3789
以上用电量为最大负荷电耗，因此计算吨水电耗和运行电费时，需要除以变化系数（1.26）。
新增年用电量为212.3789/1.26=168.55万度/年。
提标改造工程新增污水处理吨水电耗为2123789/1.26/365/90000=0.051度/m³.d。
表6-2　污水处理厂耗能指标一览表
项目 年需实物量 单位 折标准煤系数 年耗能量　（吨标准煤）
电能 168.55×104 Kwh/年 0.1229 kgce/（Kw•h） 207.15
热力 1905.46×103 MJ/年 0.03412kgce/MJ 65.01
合计 272.16 吨标准煤/年

第六章 人员编制及经营管理
6.1 人力资源配置
污水处理厂的劳动组织和劳动定员应按2001年6月发行的《城市污水处理工程项目建设标准》执行。根据该标准，污水处理厂的劳动组织和劳动定员应以有利生产、提高经济效益为原则，做到分工合理、职责分明、精简高效；同时应根据项目的工艺特点、技术水平和自动化控制水平，并按照企业经营管理的要求合理确定。随着污水处理厂自动化程度的提高和企业化管理的要求，污水处理厂工程人员编制在“试行标准”通知的总人员额定的基础上进行了适当调整。
四平市城市污水处理厂人员需增加编制8人。
6.2 人员培训
6.2.1 人员培训及技术管理
1、人员培训
为了做好本项目的建设和运行管理工作，在项目执行过程中，拟对有关建设和管理人员进行有计划的培训工作，以保证项目的顺利执行和运行管理，人员培训主要着重以下几点：
(1)提高项目执行管理人员利用国内外贷款的业务水平，充分了解政府贷款的要求及程序，以保证项目的顺利执行。
(2)对项目管理的财务人员进行专业培训，加强他们在执行政府贷款项目中的能力，使项目管理尽快与国际接轨。
(3)对生产管理和操作人员进行上岗前的专业技术培训，提高管理和操作水平，保证项目建成后能正常运行。
由于污水处理系统涉及到物理、化学及生物学等机理，并在处理过程中使用许多大型的机械设备及自动控制装置，在检测工作中还使用一些技术先进的测试仪器等。因此，每个运行人员除具备一定的文化知识外，应在物理、化学、微生物学等方面具有一定的专业知识。
操作人员应熟悉所处理的污水的水质性质，了解整个处理工艺流程、原理及每个处理单元的作用，还应熟悉操作的具体步骤，综合分析运行数据，进行工艺调整，即会开车。操作人员应熟悉处理设备的原理、型号、操作步骤及有关规程，会进行污水处理运行中有关数据的测定，会维护使用设备，会处理异常运行中的工艺问题，懂处理工艺的安全操作知识及处理事故的应急措施，熟悉本厂的有关技术规定。
污水处理厂的处理机械设备品种多，大型化多，传动型式多，型式各有不同，另外还有电器、仪表自动控制装置等。因此厂内维护工作应包括机修钳工、管工、电工及仪器仪表维修工等的工作。但由于各单位人员设置不同，以日常维护处理设备的正常运转为原则，设置必要的维修人员。维修工作要求设备维修人员应懂得设备的原理，能看懂设备的图纸资料，会合理使用工具，维修人员应了解设备的作用、型号及机械性能。
6.2.2 项目运行的技术管理
为使污水处理厂运行管理达到处理成本低、处理效果好的目的，对污水处理厂必须进行科学的管理，具体要做好的工作如下：
(1) 与市政环保部门一同监测污水系统水质，监督工厂企业工业废水排放水质，工业废水排放要求见“污水排入城市下水道水质标准”。
(2) 根据进厂水质、水量变化，调整运行条件。做好日常水质化验、分析，保存记录完整的各项资料。日常水质分析主要包括：进、出水的BOD5、CODCr、SS、VSS、pH、DO、氨氮、TP、色度、浊度、水温等水质参数。各种水样除短时间内须进行化验、分析外，一般每二小时取样1次，用全混合水样进行分析；同时要经常进行微生物镜检，观察活性污泥中生物相，如发现异常或突变，即要查明原因，采取适当的措施，以保证污水处理系统的正常运行。
(3) 及时整理汇总、分析运行记录，建立运行技术档案。
(4) 建立处理构筑物和设备的维护保养工作和维护记录的存档。
(5) 建立信息系统，定期总结运行经验。
(6) 处理构筑物的进出水槽、堰流口每天进行清洗，以保证水流畅通。
(7) 所有机械、电气、自控仪表等设备须定时检查及维修。
6.2.3 安全管理和法制教育
1、安全管理制度
从1995年1月1日起，《中华人民共和国劳动法》正式施行起，其中对操作工人的劳动安全生产有了法律保护，因此本工程设计劳动安全卫生设施执行现有国家规定的标准。
为提高运行管理水平，在污水厂运转之前，须对操作人员、管理人员进行安全教育，制定必要的安全操作规程和管理制度，培训合格后，持证上岗，定期考核。除此以外，尚需考虑如下措施：
(1) 各处理构筑物和临空天桥均需设置保护栏杆，且采用不锈钢制作，其走廊宽度、栏杆高度和强度均符合国家劳动保护规定；
(2) 对于产生有毒气体的工段，应设置H2S测定仪、报警仪和通风系统，并配置防毒面具；
(3) 对于较深的水池，在检修时须对池体进行换气，以满足劳动保护的换气要求；
(4) 对于污泥脱水间、维修间、库房等一些密封结构、通风条件较差的建筑物须进行机械通风，并满足劳动保护的换气要求；
(5) 厂区内须配置救生衣、救生圈、安全带、安全帽等劳保用品；
(6) 厂内管路闸阀均须考虑闸井，或采用操作杆接至地面，以便于操作；
(7) 易燃、易爆及有毒物品须设置专用仓库，专人保管，并满足劳动保护规定；
(8) 所有电气设备的安装、防护均须满足电器设备有关安全规定；
(9) 水泵、电机、污泥脱水设备等易产生噪声的设备应设置消声、隔声、抗振设施；
(10) 机械设备的危险部分如传动带、明齿轮、砂轮等必须安装防护装置；
(11) 须设置适当的生产辅助设施，如厕所、更衣室、休息室等，并经常保持完好及清洁卫生。
2、法制教育
劳动保护及安全生产方面在建设期及运行管理期内，要加强对职工的法制教育，其内容如下：
(1)在建设期内
1) 编制和执行各种有关施工安全的政策大纲以及明确各方面应负的责任；
2) 对全体职工进行安全培训，建立事故和偶发事件报告制度；
3) 发放和使用安全设备，如安全帽、安全鞋等；
4) 制订安全工作措施，如脚手架、壳子板和开挖支撑等；
5) 任命安全监理和安全官员。
(2)在运行管理期内
1) 制订紧急反应计划；
2) 任命安全监理和安全官员；
3) 制订安全管理系统(体制)；
4) 定期对所有职工进行医疗检查；
5) 发放和使用安全用品安全帽、安全鞋、耳护套、工作服、气体检漏器等。
6.3 经营成本分析
6.3.1 计算依据
已运行的四平市污水处理厂一期工程规模为9万吨，工程收购费用为9000万元，目前污水处理厂处理出水为二级标准，直接运行成本为0.4元/吨水左右，经过升级改造后，日常运行成本计算如下：
运行成本计算基础数据详见下表：
运行成本计算基础数据表
项目 参数取值 备注
计算水量 第一年 7.2万吨/日 80%
第二年 8.1万吨/日 90%
第三年及以后 9.0万吨/日 100%
动力费 电度电价 0.68元/千瓦时
基本电价 30元/月KVA
工资福利费 职工人数 40人
年平均工资及福利 36000元/人•年
药剂费 氯消毒 3000元/吨 加药量8mg/L
PAC 3500元/吨 加药量20mg/L
PAM 42000元/吨 加药量0.4%
其他 污泥运输费 往返10公里运距，1.1元/公里
折旧费 平均折旧年限20年 固定资产按16626万元计（含9000万元收购费），残值按4％计算
相关取费费率 修理费计提费率 1.5％ 含大修费及日常维检费
管理费率 8％
6.3.2 成本分析
（成本费用为一定时期（一般为1年）工程项目为生产经营而发生的全部费用。污水处理厂经过升级改造后，经营成本发生变化。
根据现行财务制度按要素成本法进行成本估算,升级改造后污水处理厂9.0吨/日的运行费用计算如下：
（1） 电费
E1＝675.1万元/年
（2） 水费
配置深度处理药剂、污泥脱水药剂，冲洗带式压滤机，以及其他生产生活用水：
E2＝9.9万元/年
（3） 人工费
劳动定员40人，E3＝144万元/年
（4） 药剂费
主要为消毒剂及污泥处理药剂PAM的费用：
E4＝352.2万元/年
（5） 污泥运输费
E5＝27.1万元/年
（6） 修理费
按固定资产投资的1.5%计：E6=249.4万元/年
（7） 折旧费
按综合折旧20年计算：E8=798.0万元/年
（8） 管理费
按8％计算：E9＝181.4元/年
（9） 运行成本
运行成本包括电费、水费、人工费、药剂费、污泥运输费、修理费及管理费：
E10=1651.0万元/年
第七章 建（构）筑物及设备材料统计
7.1建构筑物一览表
新增建筑物一览表
序号 名称 外形尺寸/建筑面积 单位 数量
1 新建缺氧池 138.8×19.2×6.0m，有效水深5.5 座 1
2 新建好氧池 72.7×56.5×6.3m，有效水深5.5 座 1
3 提升泵井 8.9×9.0×5.7m，有效水深5.0m 座 1
4 深度处理间 69.75×33.45m，建筑面积2333㎡ 座 1
5 絮凝反应池 41.0×10.0×5.0m，有效水深4.5m 座 3
6 滤池间 69.27×18.4m，建筑面积1275m³ 座 1
7 废水池 10.8×9.7×6.4m，有效水深5.5m 座 1
8 加药间 8.4×8.4m，建筑面积70.56㎡ 座 1

7.2主要工艺设备一览表
主要工艺设备表
　 项目 规格参数 单位 数量
一 缺氧池 　 　 　
1 潜水推进器 D=1800mm N=15Kw 台 6
2 闸门 D=1000 套 1
3 闸门 D=800 套 1
4 钢管 DN1400 米 1
5 钢管 DN1000 米 1
6 钢管 DN800 米 2
7 钢管 DN500 米 1
8 A型柔性防水套管 DN1400 个 1
9 A型柔性防水套管 DN1000 个 1
10 A型柔性防水套管 DN800 个 2
11 A型柔性防水套管 DN500 个 1
二 好氧池 　 　 　
1 混合液回流泵1 Q=563m³/h H=3.5m N＝7.5KW 台　 8　
2 混合液回流泵2 Q=750m³/h H=2.5m N＝7.5KW 台　 4　
3 闸门 1000×1000 个 2
4 阀门 DN200 个 34
5 钢管 DN800 米 1
6 钢管 DN700 米 140
7 钢管 DN600 米 2
8 钢管 DN500 米 8
9 钢管 DN450 米 260
10 钢管 DN300 米 420
11 UPVC管 De200 米 238
12 曝气管 De90 米 2500
13 A型柔性防水套管 DN800 个 1
14 A型柔性防水套管 DN700 个 2
15 A型柔性防水套管 DN600 个 2
16 90度弯头 DN700 个 4
17 90度弯头 DN450 个 6
18 90度弯头 DN200 个 34
19 90度弯头 DN500 个 1
20 45度弯头 De200 个 68
21 异径三通 DN450×300 个 6
22 异径三通 DN300×200 个 34
三 鼓风机房
1 鼓风机 Q=205m³/min 166.6kpa N＝300KW 台 2
四 提升泵井
1 潜污泵 Q=2110m\/h N=35Kw H=4.0m 台 3
2 潜污泵 Q=590m\/h N=11Kw H=4.0m 台 1
3 钢管 DN1400 米 1
4 钢管 DN500 米 15
5 A型柔性防水套管 DN1400 个 1
6 A型柔性防水套管 DN500 个 8
7 90度弯头 DN500 个 4
8 钢制异径管 DN400x500 个 4
9 柔性接头 DN500 个 8
10 单管立式支架 DN500 个 4
11 手动闸阀 DN500 个 4
12 止回阀 DN500 个 4
五 深度处理间
（一） 絮凝反应池
1 方闸门 B*H=600*600mm 台 6
2 手动启闭机 T=0.6t 台 6
3 潜污泵 Q=20m\/h,H=9m,N=1.1Kw 台 4
4 手动排泥阀 DN200 台 18
5 前段网格 孔径80*80mm 块 126
6 中段网格 孔径100*100mm 块 54
7 PE DN200，δ=6mm 米 300
8 弯头 DN100*90%%d 个 3
9 可曲挠橡胶接头 DN100 个 3
10 止回阀 DN100 个 3
11 手动闸阀 DN100 个 3
12 防水套管 DN200 A型柔性防水套管 个 18
13 防水套管 DN800 A型柔性防水套管 个 6
14 防水套管 DN100 A型柔性防水套管 个 6
15 防水套管 DN300 A型柔性防水套管 个 6
16 盲板 DN300 个 6
17 柔性伸缩头 DN100 个 9
18 玻璃钢网格板 1200*1250 块 3
19 钢管 DN300 米 30
20 钢管 DN600 米 6
（二） 滤池
1 单级双吸离心泵 Q=1340m\/h,H=10m,N=55Kw 台 4
2 潜水泵 Q=20m\/h,H=11m,N=2.2Kw 台 2
3 罗茨鼓风机 Q=72m\/min,H=49KPa,N=90Kw 台 2
4 立式消声器 RKM-250 台 2
5 活塞式空压机 Q=1.5m\/min,H=0.8MPa 台 2
6 冷干机 20P 台 1
7 空气过滤器 1.5m\,1.0MPa 台 3
8 空气储气罐 1.5m\,1.0MPa 台 1
9 起重机、电动葫芦 Lk=5.5m,T=2t,H=9m,N=3.0+0.8*2Kw 台 1
10 电动葫芦 T=2t,H=12m,N=3.0+0.4Kw 台 1
11 气动进水闸门 500*500mm 个 7
12 气动排水闸门 3200*200mm 个 14
13 法兰式气动蝶阀 D941X-10　DN800 个 7
14 法兰式气动调节蝶阀 D941X-10　DN500 个 7
15 法兰式气动蝶阀 D941X-10　DN300 个 7
16 法兰式气动蝶阀 D941X-10　DN300 个 1
17 法兰式手动蜗轮蝶阀 D341X-10　DN250 个 2
18 法兰式手动蜗轮闸阀 SZ45X-10　DN150 个 1
19 电动蝶阀 DN500 个 4
20 止回阀 DN500 个 4
21 止回阀 DCV-250 个 2
22 法兰式手动蜗轮蝶阀 D341X-10　DN600 个 4
23 法兰式手动蜗轮蝶阀 D341X-10　DN500 个 4
24 复合排气阀 DN80 个 1
25 手动蝶阀 DN250 个 2
26 弹性密封闸阀 DN200 个 6
27 手动闸阀 DN80 个 1
28 焊接钢管 DN1200 米 2
29 焊接钢管 DN1000 米 8
30 焊接钢管 DN800 米 82
31 焊接钢管 DN600 米 12
32 焊接钢管 DN500 米 28
33 焊接钢管 DN300 米 67
34 焊接钢管 DN250 米 7
35 焊接钢管 DN200 米 7
36 焊接钢管 DN150 米 2
37 焊接钢管 DN80 米 28
38 偏心异径管 DN600*350 个 4
39 偏心异径管 DN500*350 个 4
40 异径三通 DN800*500 个 4
41 异径三通 DN300*250 个 2
42 三通 DN800 个 7
43 三通 DN300 个 7
44 三通 DN1000*90%%D 个 2
45 钢制弯头 DN800*90%%d 个 3
46 钢制弯头 DN500*90%%d 个 7
47 钢制弯头 DN300*90%%d 个 3
48 钢制弯头 DN250*90%%d 个 2
49 钢制弯头 DN200*90%%d 个 6
50 钢制弯头 DN150*90%%d 个 1
51 钢制弯头 DN80*90%%d 个 2
52 平焊法兰 DN800 片 14
53 平焊法兰 DN600 片 8
54 平焊法兰 DN500 片 26
55 平焊法兰 DN300 片 13
56 平焊法兰 DN250 片 4
57 平焊法兰 DN200 片 14
58 平焊法兰 DN150 片 2
59 平焊法兰 DN80 片 14
60 伸缩节 SS2-HT-10　DN800 个 7
61 伸缩节 SS2-HT-10　DN500 个 7
62 伸缩节 SS2-HT-10　DN300 个 7
63 伸缩节 SS2-HT-10　DN250 个 2
64 可曲挠橡胶接头 FD-1.0-900　DN800 个 1
65 可曲挠橡胶接头 FD-1.0-900　DN600 个 4
66 可曲挠橡胶接头 FD-1.0-900　DN500 个 4
67 可曲挠橡胶接头 FD-1.0-900　DN300 个 2
68 橡胶弹性接头 KXT-III-250 个 2
69 空气管线 镀锌管　DN25 米 140
70 空气管线 镀锌管　DN15 米 12
71 U型滤管 170*110mm 根 546
72 U型管卡箍 个 2184
73 PE垫板 30*60*6mm 块 4368
74 配水配气立管定位板1 1200*910mm 块 252
75 配水配气立管定位板2 1200*690mm 块 21
76 不锈钢膨胀螺栓 M8*130mm 套 4368
77 鹅卵石承托层 2~4mm m\ 49
78 鹅卵石承托层 4~8mm m\ 49
79 鹅卵石承托层 8~16mm m\ 49
80 鹅卵石承托层 16~25mm m\ 73
81 石英砂滤料 0.8~1.2mm m\ 335
82 无烟煤滤料 1.0~1.8mm m\ 280
83 气动元器件安装柜 套 7
84 配水配气立管 套 546
85 不锈钢进水堰板 块 7
86 不锈钢出水堰板 块 7
87 立管防冲支架 套 7
88 在线浊度仪 0~10NTU 套 7
89 超声波液位计 0~5m 套 7
90 A型柔性防水套管 DN1200 个 3
91 A型柔性防水套管 DN1000 个 2
92 A型柔性防水套管 DN800 个 8
93 A型柔性防水套管 DN600 个 4
94 A型柔性防水套管 DN500 个 7
95 止回阀 DN80 个 2
96 手动蝶阀 DN80 个 2
97 手动闸阀 DN200 个 1
98 盲板 DN800 个 2
99 盲板 DN300 个 1
88 在线浊度仪 0~10NTU 套 7
(三) 废水池
1 潜污泵 Q=200m\/h H=9m N=11Kw 台 2
2 潜污泵 Q=200m\/h H=6m N=8Kw 台 2
3 滗水器 Q=200m\/h 排水深度2.5米 台 1
4 潜水搅拌机 1.5Kw,叶轮直径260mm 台 2
5 焊接钢管 DN1000,δ=10mm 米 1
6 焊接钢管 DN250,δ=8mm 米 2
7 焊接钢管 DN200,δ=6mm 米 24
8 A型柔性防水套管 DN1000 个 1
9 A型柔性防水套管 DN200 个 6
10 A型柔性防水套管 DN250 个 2
11 单管立式支架 DN200 个 4
12 钢制弯头 DN200*90%%D 个 3
13 异径三通 DN200*DN250 个 2
14 钢制异径管 DN200*250 个 2
15 闸阀 DN200 Z41X-10Q 个 4
16 止回阀 DN200 H44H-10Q 个 4
17 可曲挠橡胶接头 DN200 个 4
18 钢制法兰 DN200 个 12
（四） 加药间
1 溶药罐 D=2000mm，有效容积1.5m\ 台 2
2 加药搅拌器 N=0.75Kw 台 2
3 加药计量泵 Q=1500L/h N=0.75Kw 台 2
4 UPVC水管 dn32 米 10
5 UPVC水管 dn50 米 10
6 UPVC水管 dn100 米 10
7 球阀 dn32 个 10
8 球阀 dn50 个 8
9 球阀 dn100 个 2
10 安全阀 dn32 个 1
11 背压阀 dn32 个 1
12 Y型过滤器 dn32 个 1
13 脉冲阻尼器 dn32 个 1
14 刚性防水套管 DN32 个 3
15 刚性防水套管 DN100 个 4

7.3主要电气自控设备一览表
电气自控设备一览表
序号 名　　称 规　格　型　号 单位 数量 备 注
一 电气设备
1 动力配电柜 GGD 台 8
2 按钮箱 非标，定制 台 16
3 照明系统及配电箱 非标，定制 台 1
二 现场控制站系统设备（所有PLC模块均带电插拔，通讯模块集成化）
1 PLC 套 1 　
三 仪表
1 溶解氧仪 COS 41+COM 253配安装支架及附件 套 2 好氧池
2 氧化还原电位 CPS11D+ CPM²53配安装支架及附件 套 4 厌氧池
3 仪表保护箱 500*400*300 台 5

附图与附表

四平升级改造用电负荷计算
序号 名　　　称 单机　 功率　(Kw) 设备数量 设备容量(Kw) 需要　系数　 Kx 功率　 因数　COSΦ 计　算　负　荷 备注
装机 工作 装机 工作 Pjs Qjs Sjs
(Kw) (kvar) (kVA)
　 缺氧池 　 　 　 　 　 　 　 　 　 　 　
1 潜水推进器 15 6 6 90 90 0.8 0.8 72 54.0 　 　
　 好氧池 　 　 　 　 　 　 　 　 　 　 　
1 混合液回流泵1 7.5 8 8 60 60 0.8 0.8 48 36.0 　 　
2 混合液回流泵2 7.5 4 4 30 30 0.8 0.8 24 18.0 　 　
　 合计 　 18 18 180 180 　 　 144 108 180.00 　
　 计算补偿 　 　 　 　 　 　 　 　 46.944 　 　
　 实际补偿 　 　 　 　 　 　 　 　 50 　 　
　 补偿后 　 　 　 　 　 　 0.928 144.000 58.000 155.24 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 提升井 　 　 　 　 　 　 　 　 　 　 　
1 潜污泵 37 3 2 111 74 0.8 0.8 59.2 44.4 　 　
1 潜污泵 11 1 1 11 11 0.8 0.8 8.8 6.6 　 　
　 深度处理间 　 　 　 　 　 　 　 　 　 　 　
　 絮凝反应池 　 　 　 　 　 　 　 　 　 　 　
1 潜污泵 1.1 1 1 1.1 1.1 0.7 0.8 0.77 0.578 　 　
　 滤池 　 　 　 　 　 　 　 　 　 　 　
1 反冲洗水离心泵 55 4 2 220 110 0.5 0.8 55 41.3 　 　
2 潜水泵 2.2 2 2 4.4 4.4 0.5 0.8 2.2 1.7 　 　
3 罗茨风机 90 2 1 180 90 0.8 0.85 72 44.6 　 　
4 空压机 11 2 1 22 11 0.8 0.85 8.8 5.5 　 　
5 起重机 4.6 1 1 4.6 4.6 0.2 0.8 0.92 0.7 　 　
6 电动阀 1.1 4 2 4.4 2.2 0.2 0.8 0.44 0.3 　 　
　 加药间 　 　 　 　 　 　 　 　 　 　 　
1 加药搅拌器 0.75 2 2 1.5 1.5 0.7 0.8 1.05 0.788 　 　
2 加药计量泵 0.75 2 1 1.5 0.75 0.7 0.8 0.525 0.394 　 　
　 废水池 　 　 　 　 　 　 　 　 　 　 　
1 潜污泵 11 2 1 22 11 0.8 0.85 8.8 5.5 　 　
2 潜污泵 7.5 2 1 15 7.5 0.8 0.85 6 3.7 　 　
3 滗水器 0.37 1 1 0.37 0.37 0.8 0.85 0.296 0.2 　 　
4 潜水搅拌机 1.5 2 2 3 3 0.8 0.85 2.4 1.5 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 照明及辅助用电 10 　 　 10 10 0.9 0.9 9 4.4 　 　
　 PLC及仪表电源 6 　 　 6 6 0.8 0.8 4.8 3.6 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 合计 　 31 21 617.87 348.42 　 0.824 241.001 165.6 292.39 　
　 同时系数0.95 　 　 　 　 　 　 　 228.951 157.278 277.77 　
　 计算补偿 　 　 　 　 　 　 　 　 61.817 　 　
　 实际补偿 　 　 　 　 　 　 　 　 70 　 　
　 补偿后 　 　 　 　 　 　 0.930 241.001 95.556 259.25 　

四平市、公主岭市、梨树县污水处理厂的升级改造工程是国家《重点流域水污染防治规划（2011-2015）》的重点项目，近期相继开工建设。

四平市污水处理厂升级改造投资7706.8万元，由四平市三达净水有限公司承建，7月9日开工；公主岭市污水处理厂升级改造投资2600万元，由北控大连投资有限公司承建，7月13日开工；梨树县污水处理厂升级改造投资5271.79万元，由梨树县政府承建，5月23日开工。这3个项目均处于紧张的土建工程施工阶段，改造后的处理规模总计达17万吨/日，出水水质均提高至一级A标准。项目完成后，将极大地改善我市条子河、东辽河、招苏台河水环境质量，实现辽河流域出省境断面水质全面达标。

（来源：四平市人民政府，作者：四平市环保局，2013-08-05）

“......四平市污水处理厂升级改造投资7706.8万元，由四平市三达净水有限公司承建，7月9日开工；......”

京咨协字〔2014〕4号

各会员单位：

按照北京市优秀工程咨询成果奖评选办法规定的标准和程序，经北京市优秀工程咨询成果奖审定委员会审定，评选出2013年度北京市优秀工程咨询成果一等奖38项、二等奖78项、三等奖82项。评审结果经公示无异议，现予公布。

　　
附件：2013年度北京市优秀工程咨询成果奖获奖项目名单

　　 三等奖

项目名称　主要（第一）完成单位　主要完成人
　　
北京市小红门再生水厂及再生水利用工程初步设计咨询报告　北京市首都规划设计工程咨询开发公司　槐宝强、刘晓宇、贾金龙、崔曙光、罗丽华
......
莲花桥桥区积水治理工程（莲花桥雨水泵站升级改造工程）　北京市市政工程设计研究总院　郭磊、陈祥瑞、沈云峰、温丽晖、郭智欣
......
北京市水务现代化规划　北京市水利规划设计研究院　张彤、赵月芬、王俊英、王助贫、唐颖

首都经济圈水资源保障研究　北京市水利规划设计研究院　张彤、黄大英、王萍、任大朋、杨金鹏

北京市水资源管理系统建设实施方案　北京市水利规划设计研究院　李晶声、郭金燕、周东、胡军、杨金鹏

北京新机场洪水淹没分析及防洪规划研究　北京市水利规划设计研究院　韩凤霞、杨扬、刘军梅、郭金燕、王俊英

北京市南水北调配套工程团城湖调节池工程项目建议书（代可行性研究报告）　北京市水利规划设计研究院　王绍斌、赵生成、张胜勇、杨进新、王雷

泃河南大门段综合整治工程项目建议书（代可行性研究报告）　北京市水利规划设计研究院　吴东敏、王绍斌、刘向阳、杨苏燕、韩东

房山区吴店河综合治理工程实施方案报告　北京市水利规划设计研究院　石二朋、庄春兰、杨进新、周海林、吴东敏

房山区小清河河道综合治理工程　北京市水利规划设计研究院　庞慧霞、周志华、赵晓兰、李尚杰、王雅娟

门头沟区冯村沟水环境整治工程（下段）实施方案　北京市水利规划设计研究院　李澎、许士晨、王慧、尚常清、康军强

门头沟区西峰寺沟治理工程实施方案　北京市水利规划设计研究院　焦彩虹、许士晨、尚常青、王慧、丁峰

北京市海淀区循环经济产业园再生能源发电厂排洪沟治理工程项目建议书（代可行性研究报告）　北京市水利规划设计研究院　杨玲、张浩、赵欣、刘向阳、朱荔

旱河（南四环～凉水河）防洪治理工程项目建议书（代可行性研究报告）　北京市水利规划设计研究院　忽惠卿、张浩、冯雁、刘军梅、王勇
......
北京市防汛物资和专用设备定额及防汛物资管理办法编制方案　北京市水科学技术研究院　尤洋、季士杰、王海潮、付侃、孟莹莹

未来科技城滨水森林公园景观水系水量水质保障规划方案　北京市水科学技术研究院　李其军、王理许、吴晓辉、胡秀琳、来海亮

大兴生物医药产业基地供水主管网水平衡测试　北京市水科学技术研究院　孟莹莹、蒙格平、来海亮、陈杰、尤洋

北京市高效节水灌溉项目总体实施方案（2013-2017年）　北京市水科学技术研究院　许翠平、郝仲勇、杨进怀、刘春明、潘卫国

北京市热泵重点项目后期评估　北京市水科学技术研究院　刘立才、郑凡东、张霓、王理许、韩丽

绿地灌溉“清水零消耗”示范公园近期建设规划　北京市水科学技术研究院　刘洪禄、张先权、宝哲、杨云、王清雷

清河综合整治（二期）工程水土保持监测　北京市水科学技术研究院　侯旭峰、尹玉冰、祁生林、贾瑞燕、王光武

四平市污水处理厂升级改造工程　城市建设研究院　周西安、谷为民、李旭东、秦铁峰、林君煜
......

（来源：北京市工程咨询协会，2014/2/25）

“......四平市污水处理厂升级改造工程　城市建设研究院　周西安、谷为民、李旭东、秦铁峰、林君煜......”

一、“十二五”四平市重点流域水污染防治面临的形势

四平市河流分属辽河流域和松花江流域，其中大部分面积属于辽河流域，占全市幅员面积的81.7％，小部分属于松花江流域，占全市幅员面积的18.3％。国家考核吉林省6个出省境断面有4个在四平，即东辽河四双大桥断面、西辽河王奔桥断面、招苏台河六家子断面、条子河林家断面。

“十一五＂期间，四平市投资5.46亿元，完成水污染治理规划项目18个，实现了辽河流域水质明显改善与松花江流域伊通河水质明显好转。四个出省境断面顺利通过了“十一五”末期国家考核，并取得“优秀”的考核档次。但条子河一直是劣五类水体，2010年COD为52.2毫克/升，虽比2005年下降79%，但仍超过五类水体的40毫克/升指标。

“十二五”期间国家加大水污染治理力度，2011年编制《重点流域水污染防治规划（2011-2015）》，大幅度提高辽河流域出境断面水质考核指标，对每年重点领域水污染防治提出具体指标任务，要求“十二五”期间辽河流域必须全部消灭劣五类水质，同时将西辽河王奔桥断面水质目标由“十一五”的Ⅴ类提高到Ⅳ类；考核项目由“十一五”的化学需氧量1项，增加到包括化学需氧量、氨氮、总磷等指标在内的22项（流域21项），各项指标中只要有1项指标未达标，则该断面总体水质就不达标。

这对四平市境内河流，特别是条子河和招苏台河而言，是极为严苛的要求。一是河流基本没有自净能力。条子河基本没有地表径流补给，年平均流量仅为1.3立方米/秒，河流内主要是污水处理厂处理后的污水，污净比高达5：1，基本上就是城市的排污沟。条子河的次要支流小红嘴河和仙马泉河每天约有1-2万吨的未经处理的污水汇入条子河，进一步影响河流水质。二是河道两岸面源污染严重。条子河北岸为铁西区平西乡、梨树县大房身乡、喇嘛甸镇，南岸为辽宁省昌图县，农药化肥以及养殖业畜禽粪便大多直接或间接排入条子河，面源污染严重。三是环境基础设施建设相对滞后。四平市虽然在“十一五”期间在全省率先实现县县建成污水处理厂，但由于污水处理厂建成较早，当时执行出水二级排放标准，且没有脱氮工艺，导致现在氨氮成为国家考核的主要超标因子。市区集污管网没有实行雨污分流，也增加了污水处理量，加重污水处理厂负担。2013年该市按照《规划》要求相继启动了四平污水厂、梨树污水厂升级改造工程，计划今年完成，可实现污水一级A排放标准，出水COD达到50毫克/升，但污水处理厂出水距条子河林家断面仅有23公里，难以进一步自我净化，林家断面COD仍无法达到五类水体的40毫克/升要求，需要建设湿地进行进一步降解。

二、四平市重点流域水污染防治的突出成果

四平市的水污染问题一直受到国家以及辽宁省的高度关注。“十二五”以来，该市将重点流域水污染防治工作摆在更加突出的位置，作为全市的重点工作来抓，积极推进《重点流域水污染防治规划（2011-2015）》的实施，以强化改善水环境质量为主线，以加快治污工程建设为重点，切实落实治污责任，加大工业结构调整力度，严格环保准入制度，加强城镇污水处理设施建设，强化污染源监管，创新工作机制，着力提升全流域污染防治水平。流域水污染防治工作取得了明显成效。

（一）加强组织领导，合力开展流域治理。

四平市政府多次召开专题会议，部署落实辽河流域水污染防治工作，明确目标任务，层层落实治理责任。四平市环保部门统一协调调度，每月调度项目进展情况，积极推进项目建设；财政部门落实项目建设资金；发改委组织开展项目的可研、设计等前期工作；住建局负责污水处理及配套管网工程建设；水利局负责湿地工程建设。同时积极争取省级环保专项资金支持，2012年和2013年已到位资金11857万元。

（二）强力推进重点项目建设，确保发挥治污作用。

突出抓好对水质改善有直接作用的重点工程建设，确保规划项目按时开工、按期投运。目前，《规划》确定的43个考核项目（辽河流域40个项目，松花江流域3个项目），已建设完成8个，调试阶段项目3个，在建项目17个，开展前期工作项目15个。2014年力争2季度再完成7个，开工4个，并对难以启动的项目积极争取国家和省调整规划。

针对四平市水资源短缺、水污染严重的实际情况，四平市环保局经过反复调研论证，并经四平市政府批准规划了“5421工程”，即建设五个污水厂、四块湿地、两个河流绿化风景带、一条环城河的市区循环生态水系，彻底解决条子河流域缺少和污染问题。根据《规划》要求多渠道融资、市场化运作，按照“能力适当、适度超前，厂网并举、泥水并重”的原则，着手对原有污水处理厂进行升级改造，并谋划新建污水处理厂，提高处理标准和处理能力。今年将全面完成四平污水处理厂、梨树污水处理厂升级改造工程；年底前完成郭家店镇污水处理厂、四平市南河污水处理厂、北河污水处理厂工程建设；开工建设四平西湖、南河、北河3处湿地；推进条子河支流小红嘴河、东辽河支流石岭河、招苏台河以及伊通河的综合治理工程；启动污泥厂建设，解决污泥处置问题。

（三）强化环境监管，严厉查处违法行为。

以“打超标、抓偷排、保达标”为重点，相继开展了重点支流专项整治、沿江沿河化工企业环境污染隐患排查、危险化学品环境安全隐患排查、集中式饮用水水源地整治等一系列专项执法行动，强化污染源监管，确保《规划》确定的21个重点监管项目全部实现稳定达标排放。同时，严把环评审批关，加强建设项目的监督管理，确保增产不增污，近两年就拒批小造纸、小化工等高污染新建项目17个，

（四）集中开展流域面源污染综合防治。

持续开展“清河行动”， 抓好流域生活源、农业源治理，清除沿河生活垃圾、畜禽粪便万余吨，拆掉两岸临时厕所28处，清理腐烂秸秆百余车。同时，全市共进行了两批共241个村庄的农村环境连片治理，争取国家和省环保资金19513万元，对农村生活污水和生活垃圾、畜禽粪便等进行综合整治。切实减少沿岸生活垃圾、畜禽粪便的无组织排放，减轻农业面源污染。

经过全市上下的共同努力，四平市辽河流域各河流水质得到了明显改善。监测数据显示，2013年4月份以来条子河林家断面及招苏台河六家子断面COD、氨氮指标比上年同期明显下降，其中招苏台河六家子断面已接近或达到国家考核指标要求，四双大桥断面、王奔桥断面全部达标。

（来源：四平市人民政府，作者：swy，2014-05-06）

“......今年将全面完成四平污水处理厂、梨树污水处理厂升级改造工程；......”
